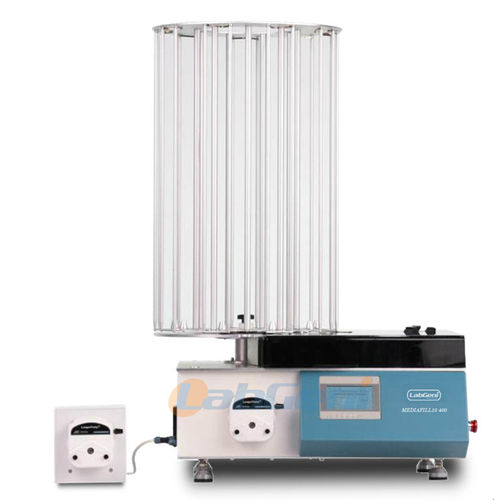

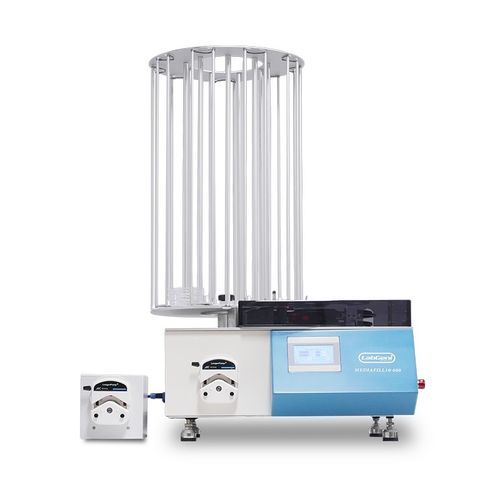

Distribuidor de líquidos MEDIAFILL10 series

de medios de cultivoautomatizadocontrolado por PLC

Descripción generalEl dosador MEDIAFILL10 es un equipo compacto y automatizado para la dispensación aséptica de medios de cultivo en placas Petri (90 mm estándar, 60 mm opcional). Acepta medios estériles preparados (1–10 L) y está diseñado para integrarse con preparadores automáticos de medio para formar una línea completa de preparación y dispensación.

Características principales

• Compatible con placas Petri de 90 mm y 60 mm (diámetros adicionales personalizables)
• Opción de doble bomba; velocidad de dispensación hasta 800 placas/h (MEDIAFILL10-400 con doble bomba)
• Configuración de doble bomba opcional para dispensar sangre junto con medio en placas de hemocultivo
• Control por PLC Siemens; sensores de posición Omron
• Pantalla táctil grande para configuración y operación intuitiva
• Interfaz compatible con las principales marcas de preparadores automáticos de medio

Operación y automatizaciónTodas las funciones se gestionan mediante una interfaz gráfica de pantalla completa que guía al operario en la configuración y los ciclos. El transporte de las placas está monitorizado por sensores y el sistema se autoajusta al diámetro y la forma de las pilas. Flujo típico: tras preparar 9 L de medio, el sistema puede rellenar hasta 540 placas en una sola operación. Para llenado aséptico, la zona de llenado debe equiparse con una lámpara UV de esterilización.

Origen de los componentes clave

• PLC Siemens (Germany)
• Válvulas solenoides (Italy)
• Motor del agitador (Spain or Japan)
• Sensor de presión (Switzerland)
• Barra agitadora (Japan)
• Bomba de circulación (USA)

Parámetros técnicos (resumen)Modelo: MEDIAFILL10 200 / MEDIAFILL10 400
Tubo de dispensación: 25# o 17#; caudal: 0,2–1120 ml/min (25#), 0,3–1780 ml/min (17#)
Precisión de dispensación: 1 % (a 20 ml) con programa de calibración
Sistema de doble bomba: opcional (aplicación hemocultivos)
Velocidad de dispensación: MEDIAFILL10 200 = 400 pcs/h; MEDIAFILL10 400 = 800 pcs/h (con doble bomba)
Capacidad de placas Petri: modelo 200 estándar 25 pcs/rejilla × 9 rejillas (hasta 175 × 90 mm); modelo 400 estándar 40 pcs/rejilla × 9 rejillas (hasta 280 × 90 mm); soporte 60 mm opcional
Capas de placas: modelo 200 3 capas (90 mm), 60 mm opcional; modelo 400 6 capas (90 mm), 60 mm opcional
Agitación: MEDIAFILL10 400 = sí (mejora la distribución del medio); MEDIAFILL10 200 = N/A
Módulo de refrigeración semiconductora opcional (MEDIAFILL10 400)
Módulo de impresión opcional (MEDIAFILL10 400) para fecha de producción/expiración/lote en la placa
Lámpara UV: 254 nm, 11 W, ~13 000 h de vida; desinfección en área separada con recordatorio de reemplazo
Controles: HMI con pantalla táctil, PLC Siemens
Limpieza: plato y disco giratorio desmontables para limpieza y desinfección
Alarma: función de aviso por fallo
Tamaño (H×W×D): 260 × 520 × 770 mm; Peso neto: 40 kg
