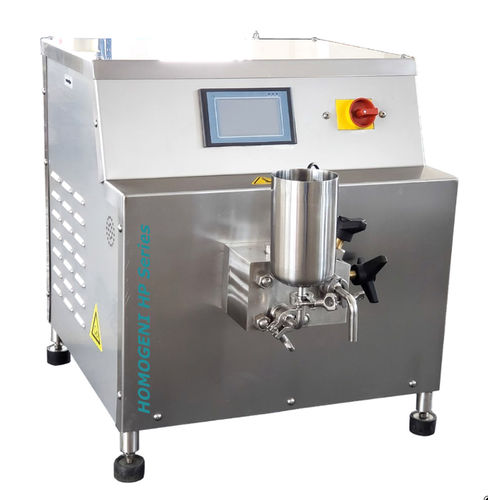

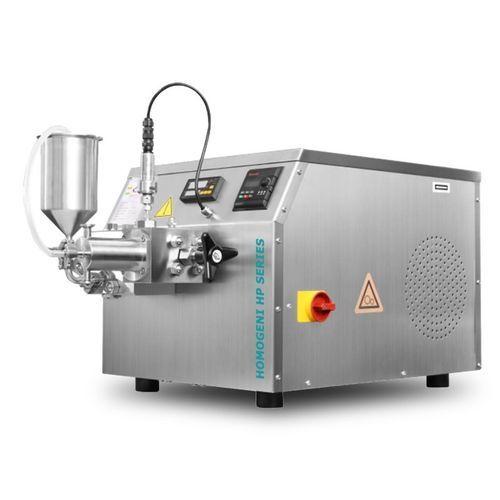

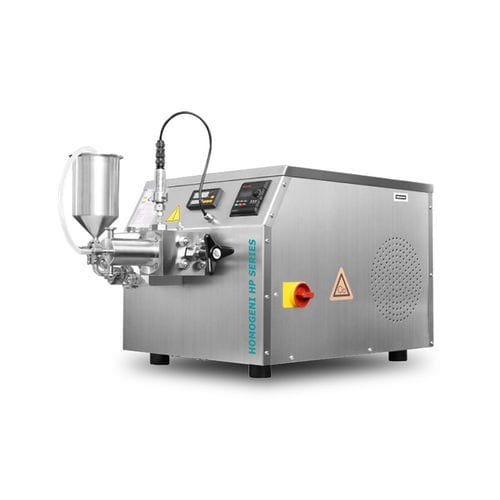

Homogeneizador dinámico HOMOGENI HP55S

de flujo continuopara líquidospara la industria agroalimentaria

Descripción general
El HOMOGENI HP55S es un homogeneizador de ultraalta presión con émbolo alternativo y grupo de válvulas de precisión. El producto atraviesa una ranura de trabajo a alta velocidad (≈1000–1500 m/s), generando cavitación, impacto y efecto de cizallamiento para reducir el tamaño de partícula por debajo de 100 nm y lograr una tasa de ruptura celular >95 %. Fabricado conforme a 2006/42/CE; se suministra con kit de herramientas y kit de preparación estándar.

Características

• Cuerpo de bomba dividido para facilitar desmontaje y limpieza
• Diseño sanitario orientado a GMP; soporte para SIP/CIP en línea
• Capacidad de muy alta presión — hasta 2000 bar en modelos aplicables
• Válvula de homogeneización en dos etapas; opciones Z o V tipo micro-jet
• Componentes de válvula combinables: aleación, cerámica o diamante
• Visualización digital de presión con precisión de 1 bar (sensor diafragma higiénico)
• PLC con pantalla táctil; monitorización, copia y almacenamiento de datos
• Visualización dual de temperatura pre/post homogenización y alarmas
• Materiales en contacto mínimos: SUS316L / SUS2205 / SUS2507
• Control por variador de frecuencia con arrancador suave
• Caudal ajustable sin consumo de material; vaciado en línea para residuo cero
• Motor de alta potencia y extremo de potencia reforzado para operación estable a alta presión
• Diseño de válvula de alimentación sin ventilación; admite alimentación directa
• Diseño de residuo cero apropiado para I+D con insumos caros
• Diseño patentado; certificaciones ISO9001 y CE de seguridad de maquinaria

Ámbito de aplicación
Diseñado para laboratorios alimentarios; apto para industrias de alimentación, bebidas, lácteos, cosmética y sectores relacionados que requieren homogeneización de ultraalta presión a escala de laboratorio.

Parámetros básicos
Modelo: HOMOGENI HP55S
Productos a tratar: alimentos, bebidas, productos de salud, cosméticos, etc.
Viscosidad del proceso: <10000 cPs
Tamaño máximo de partícula de alimentación: <500 µm
Temperatura máxima de alimentación: <90 °C
Control de temperatura de muestra: 6 °C – 15 °C
Rendimiento: 35–55 L/h
Volumen mínimo por lote: 100 ml
Etapas de homogeneización: dos
Presión de trabajo (opciones típicas): 800 bar (variantes disponibles; algunos modelos hasta 2000 bar)
Visualización de presión: sensor digital de diafragma higiénico, precisión 1 bar
Motor principal: 3 kW (opción ABB), Clase F, IP55
Tensión/frecuencia: 220 V, 50 Hz (monofásico; configurable por región)
Circuito de control: 24 V
Nivel higiénico: diseño sanitario con conexiones Tri-Clamp
Pistones: 2 × cerámica
Lubricación: diseño favoreciendo bajo mantenimiento (sin lubricación periódica requerida)
Refrigeración interna: ventilador
Temp. máxima de limpieza: <90 °C
Temp. máxima de esterilización: <145 °C
Tiempo limpieza/esterilización: 30 minutos
Consumo de agua durante limpieza/esterilización: 55 L/h
Condiciones ambientales: ambiente 3–40 °C, humedad ≤90 %
Certificaciones: CE seguridad maquinaria, ISO9001
Dimensiones (An×Pr×Al): 685 × 615 × 755 mm

Descripción de componentes clave
Módulo de alta presión: acero inoxidable forjado SAF 2205
Pistón: cerámica de circona DOCERAM (99,99 %), pulido a 0,2 µm
Cuerpo de la válvula: revestimiento en SUS316L
Componentes de la válvula: aleación Stellite (alternativas: cerámica, diamante)
Asiento de válvula de entrada: aleación Stellite
Manómetro: sensor de diafragma higiénico de alta precisión
Sello del pistón: sello compuesto GEHR de alta densidad
Correa de transmisión: sistema GATES
Volante regulador de presión: maneta ELISA ergonómica (Italia)
Válvula de seguridad/descarga: válvula de seguridad integrada
Rodamientos: sistemas SKF / INA
Motor: motor trifásico ABB (configurable por región)
Controlador: pantalla táctil Delta con protección contra sobrecarga MOELLER
Cigüeñal: hierro dúctil de alta resistencia, tratado térmicamente
Sistema de lubricación: lubricación forzada con lubricante Castrol
Armazón: SUS304 con paneles desmontables

Configuración

• Estándar: unidad HOMOGENI HP55S, sensor de presión digital, vaso de alimentación estándar, kit de herramientas, kit de preparación estándar, CD manual
• Opcional: unidad de circulación de agua fría

Especificaciones técnicas

• Serie / Modelo: HOMOGENI HP55S
• Presión de trabajo típica: hasta 800 bar (depende del modelo; hay variantes superiores)
• Rendimiento: 35–55 L/h
• Lote mínimo: 100 ml
• Materiales en contacto: SUS316L / SUS2205 / SUS2507
• Materiales de válvula: aleación Stellite / cerámica / diamante
• Motor: 3 kW (especificación); opción ABB disponible
• Saneamiento: diseño GMP; soporta SIP/CIP; conexiones Tri-Clamp
• Certificaciones: ISO9001, CE seguridad maquinaria
