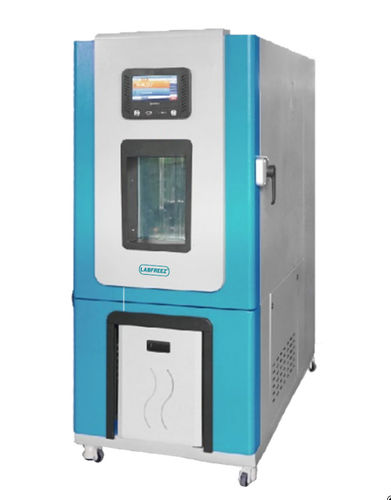

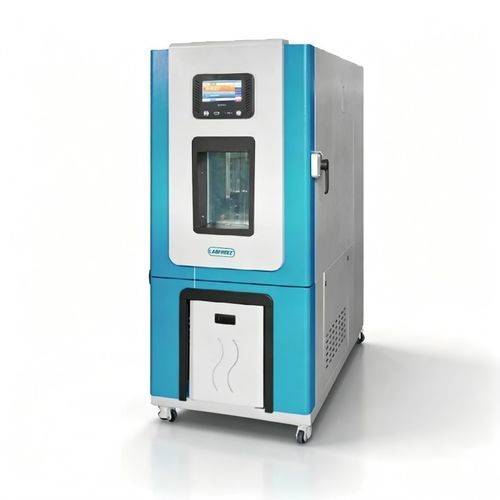

Cámara de pruebas termostática LFZ-CTHP series

climáticade humedadde temperatura

Descripción del producto
La serie LFZ-CTHP son cámaras de ensayo programables de temperatura y humedad diseñadas para simular entornos de altas/bajas temperaturas y humedad durante el transporte, almacenamiento y uso de equipos electrónicos, materiales, componentes eléctricos, vehículos, metales y materiales aeroespaciales. Permiten ensayos continuos o cíclicos para comprobar la resistencia a tensiones térmicas y higrométricas y detectar daños o reducción de vida útil.

Controlador y software de ensayos de fiabilidad

• Pantalla color 7" de alta resolución; procesador de 32 bits de alto rendimiento
• Conversión A/D de 24 bits; admite termopares y RTD; hasta 4 entradas de temperatura; control difuso adaptativo de área completa
• Permisos en dos niveles: usuario / fabricante
• E/S programables: 8 entradas DI y 10 salidas por relé para integración flexible

Características — A. Construcción del recinto

• Interior: acero inoxidable SUS304 (1,2 mm) — resistente a la corrosión y fácil de limpiar
• Carcasa exterior: chapa de acero laminado en frío pintada (1,2 mm)
• Puerta: manilla a prueba de explosión, sellado con silicona refinada resistente al envejecimiento
• Aislamiento: fibra de vidrio ultrafina; conexiones no metálicas entre caja interior/exterior para reducir conducción térmica; humidificación aislada
• Movilidad: ruedas PU bloqueables
• Estantes de muestra: malla perforada SUS304 ajustable; dos estantes incluidos de serie
• Abertura de ensayo: Φ50 mm con accesorios aislantes y tapón de sellado
• Ventana de observación: vidrio reforzado al vacío de doble capa con calefacción conductiva interna para desescarchado

Características — B. Sistema frigorífico

• Compresores importados (ej.: marcas alemanas o Tecumseh) y refrigerantes ecológicos (R404A / R23); diseño de circuito binario para rangos muy bajos
• Control PID + SSR coordinado para regulación precisa
• Controladores de alta precisión con resolución de 0,1 ℃

Características — C. Calefacción e humidificación

• Calefacción: resistencias eléctricas de aleación Ni-Cr; sistema de calefacción de alta temperatura independiente
• Humidificación: humidificador de acero inoxidable con resistencia interna Ni-Cr y relleno MgO de alta temperatura para respuesta rápida y larga vida útil
• Sistemas de calefacción y humidificación independientes; aporte automático de agua

Características — D. Sistema de control

• Controlador LCD programable con control digital PID/FUZZY; ajustes táctiles y edición gráfica de programas
• Humedad mostrada en %RH; sensores PT100
• Soporta programas multi-segmento, modo de valor fijo y modo programa, ajustes temporales arbitrarios
• Componentes eléctricos principales: interruptores y contactores CHINT; otros accesorios eléctricos de marcas reconocidas
• Gestión de datos: impresora o RS232/RS485; exportación USB/SD; software para visualización de curvas, almacenamiento e impresión

Características — E. Sistema de protección

• Protección general contra sobrecalentamiento
• Protección por sobretemperatura del ventilador
• Protección por pérdida de fase / inversión de fase
• Protección por sobrecarga y sobrepresión del sistema frigorífico
• Temporización, detección de fugas, indicación de funcionamiento y paro automático ante fallo

Normas de ensayo

• GB2423.1-2008 / IEC60068-2-1-2007
• GB/T 2423.2-2008
• GJB150.3A-2009
• GJB150.4A-2009
• GB2423.22-2008
• GBT 2424.5-2006
• GB/T 10589-2008
• GB/T 2423.3-2008 (IEC68-2-3)

Parámetros técnicos principales
Modelos ejemplo | LFZ-CTHP100K20 / LFZ-CTHP150K20 / LFZ-CTHP225K20 / LFZ-CTHP408K20 / LFZ-CTHP800K20 / LFZ-CTHP1000K20 | LFZ-CTHP100K40 / LFZ-CTHP150K40 / LFZ-CTHP225K40 / LFZ-CTHP408K40 / LFZ-CTHP800K40 / LFZ-CTHP1000K40 | LFZ-CTHP100K70 / LFZ-CTHP150K70 / LFZ-CTHP225K70 / LFZ-CTHP408K70 / LFZ-CTHP800K70 / LFZ-CTHP1000K70
Rango de temperatura | −20℃ ~ +150℃ | −40℃ ~ +150℃ | −70℃ ~ +150℃
Potencia (kW) ejemplos por modelo | 5.5 / 5.5 / 10.5 / 14.2 / 23.0 / 23.0
Volúmenes internos nominales | 100 L / 150 L / 225 L / 408 L / 800 L / 1000 L
Tamaños interiores (A×H×P) ejemplos | 40×50×50 cm / 50×50×60 cm / 50×60×75 cm / 60×80×85 cm / 100×80×100 cm / 100×100×100 cm
Dimensiones exteriores (A×H×P) ejemplos | 60×108×138 cm / 70×108×148 cm / 70×118×163 cm / 80×138×173 cm / 120×118×190 cm / 120×138×190 cm
Suministro eléctrico ejemplos | 220 V / 380 V

Control y rendimiento (especificaciones comunes)
Precisión / resolución: Temperatura resolución 0.01 ℃ ; Humedad resolución 0.1% RH
Rendimiento típico (ejemplos): Desviación temperatura ±0.5 ℃ ; Desviación humedad ±2% RH ; Uniformidad temperatura ≤ 2 ℃ ; Uniformidad humedad ±3% RH ; Fluctuación temperatura ±0.5 ℃ ; Fluctuación humedad ±2% RH
Tasas de calentamiento/enfriamiento (ejemplos): Calentamiento −70℃ → +150℃ media ≥ 3 ℃/min ; Enfriamiento +150℃ → −70℃ media ≥ 1 ℃/min (dependiente del modelo y configuración)

Componentes del sistema (resumen)
Compresor: modelos importados (ej. Tecumseh) ; Refrigerante: R404A / R23 ; Ventilador: circulación forzada centrífuga ; Evaporador: intercambiador de calor aletas ; Condensación: refrigeración por aire ; Filtro desecante : elimina humedad y contaminantes ; Humidificador: acero inoxidable ; Calefactor: Nichrome ; Depósito de agua: frontal con aporte automático ; Controlador: Weisheng programable, pantalla 7" ; Comunicación: RS232/RS485, registro en tarjeta SD, monitorización PC

Piezas de repuesto principales (selección)

• Controlador de temperatura: Weishi (Taiwán)
• Compresor frigorífico: Tecumseh (Francia) o equivalente
• Válvula solenoide frigorífica: marca japonesa
• Separador de aceite: Emerson (EE.UU.)
• Componentes frigoríficos: referencia Danfoss
• Relé de estado sólido: ejemplo local
• Interruptor: CHINT
• Relé intermedio: Omron (Japón)
• Sensor temp./humedad: Songyang (Taiwán)
• Tubos de calefacción/humidificación y vidrio de observación
• Contactores AC, protector contra sobrecalentamiento: CHINT
• Ruedas bloqueables, bomba de reposición automática, ventiladores

Lista de embalaje (selección)
1 | Certificado del producto | Cant 1
2 | Manual de usuario | Cant 1
3 | Tarjeta de garantía | Cant 1
4 | Certificado del equipo | Cant 1
5 | Esquema eléctrico | Cant 1
6 | Informe de inspección de fábrica | Cant 1
7 | Software de supervisión (CD/USB) | Cant 1 si procede
8 | Lista de embalaje | Cant 1
9 | Bandeja portamuestras | Cant 2
10 | Rieles/soportes para bandeja | Cant 8

Especificaciones técnicas

• Rangos de temperatura disponibles: −20 ℃ a +150 ℃ ; −40 ℃ a +150 ℃ ; −70 ℃ a +150 ℃ (según modelo)
• Volúmenes internos nominales: 100 L, 150 L, 225 L, 408 L, 800 L, 1000 L
• Material cámara interior: SUS304 ; exterior: chapa pintada
• Control: LCD programable, PID + FUZZY, programación multi-segmento, RS232/RS485, registro USB/SD
• Control de humedad: humidificador en acero inoxidable con resistencia interna y reposición automática de agua
• Refrigeración: compresores importados, refrigerantes ecológicos, condensador aire
• Protecciones: sobrecalentamiento, pérdida/inversión de fase, sobrecarga frigorífica, detección de fugas
• Observación: ventana reforzada doble capa con calefacción
• Movilidad: ruedas PU bloqueables
• Resolución & precisión: Temperatura 0.01 ℃ ; Humedad 0.1% RH ; Desviaciones típicas ±0.5 ℃ / ±2% RH
• Conectividad: registro en tarjeta SD, RS232/485, visualización e impresión de curvas en PC
