Centrífugadora para azúcar LAB TC-Q series

para la industria agroalimentariapara la biotecnologíapara aplicaciones farmacéuticas

Descripción del producto

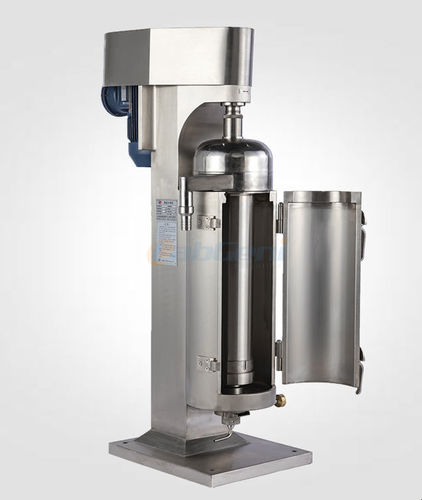

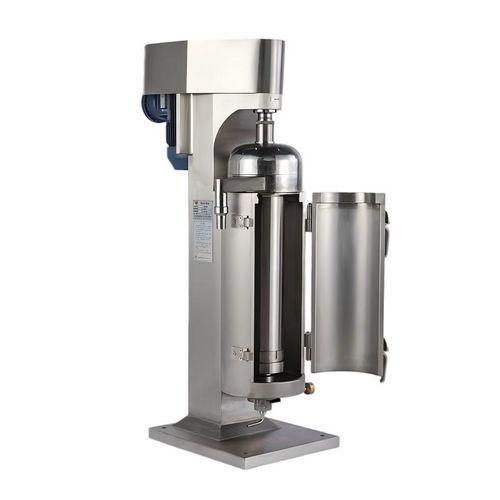

Centrífuga tubular de flujo continuo con puerta de apertura frontal. Carcasas interior y exterior revestidas en acero inoxidable (ANSI 304); las piezas en contacto con el producto en acero inoxidable 316 para resistencia a la corrosión y a altas temperaturas. Disponible en tipo clarificación (LAB TC-Q) para separación líquido–sólido y en tipo separación (LAB TC-F) para separaciones de dos o tres fases (líquido ligero / líquido pesado / sólidos). Panel táctil multifunción electrónico para monitorización en tiempo real de velocidad, temperatura de rodamientos, protección contra sobrevelocidad, protección de puerta abierta y temperatura de refrigeración de la cavidad. Sistema de control y configuraciones adaptables a las necesidades del cliente.

Principio de funcionamiento
El fluido entra en un tambor tubular de alta velocidad donde la fuerza centrífuga separa los componentes según su gravedad específica. Existen diseños para clarificación continua (líquido–sólido) o separación de fases (dos y tres fases). Configurable como laboratorio, clarificación de medicina tradicional, separación de sangre, separación bacteriana, biodiésel, a prueba de explosiones, totalmente cerrado a prueba de explosiones, con refrigeración, tipo oscilante o con puerta abierta.

Ámbitos de aplicación

• Extracción animal y vegetal: separación de polisacáridos, proteínas, pectina, saponinas, impurezas insolubles y partículas finas de los extractos.
• Industria alimentaria: refinado de vinagres, condimentos y aceites; eliminación de fibra, pectina, proteínas insolubles y pulpa en zumos; aplicaciones en esencias, decoloración de sal, procesamiento de azúcar y eliminación de impurezas en bebidas.
• Productos sanguíneos: separación de plasma y células sanguíneas para producción de polvo de proteínas plasmáticas, albúmina, hemo, trombina, SOD, etc.
• Biofarmacéutica: preparación de vacunas y aislamiento bacteriano (ejemplos: rabia, DTP, neumonía; separación de bacterias como E. coli, Bacillus spp., esporas, bacterias lácticas).

Características

• Estructura con puerta frontal y opciones de centrifuga oscilante y tipo caja.
• Revestimiento interior/exterior en acero inoxidable (ANSI 304) y piezas en contacto en 316.
• Panel táctil multifunción electrónico con monitorización en tiempo real (velocidad, temperatura de rodamientos, sobrevelocidad, protección de puerta, temperatura de refrigeración de la cavidad).
• Sistema de control configurable y múltiples configuraciones especializadas.

Tabla de especificaciones de modelos (filas mostradas como líneas)
Modelo | LAB TC-Q70 | LAB TC-Q100 | LAB TC-Q120 | LAB TC-Q150
Diámetro del tambor | 75 mm | 105 mm | 125 mm | 142 mm
Altura útil | 430 mm | 730 mm | 730 mm | 730 mm
Área de asentamiento | 2,2 L | 6 L | 8 L | 10 L
Velocidad máxima (RPM) | 19.200 | 16.300 | 15.000 | 14.000
Factor de separación (ω2·r/g) | 15.700 | 15.620 | 15.750 | 15.700
Presión de entrada | ≥0,05 MPa | ≥0,05 MPa | ≥0,05 MPa | ≥0,05 MPa
Caudal máx. (L/h) | 500 | 1.200 | 2.000 | 2.500
Alimentación | Trifásica | Trifásica | Trifásica | Trifásica
Potencia motor | 1,5 kW | 3,0 kW | 4,0 kW | 4,0 kW
Dimensiones (mm) | 760 × 450 × 1125 | 840 × 500 × 1605 | 900 × 550 × 1605 | 900 × 550 × 1605
Peso (kg) | 300 | 570 | 610 | 665
Rodamiento | NSK (Japan Seiko) | NSK (Japan Seiko) | NSK (Japan Seiko) | NSK (Japan Seiko)
Correa de transmisión | Habasit (Suiza) | Habasit (Suiza) | Habasit (Suiza) | Habasit (Suiza)
Material del tambor | ANSI 304 | ANSI 304 | ANSI 304 | ANSI 304
Material externo | ANSI 304 | ANSI 304 | ANSI 304 | ANSI 304
Entrada y salida | Abrazadera rápida | Abrazadera rápida | Abrazadera rápida | Abrazadera rápida

Especificaciones técnicas

• Serie / Modelo: serie LAB TC-Q (ej.: LAB TC-Q70, LAB TC-Q100, LAB TC-Q120, LAB TC-Q150).
• Materiales del tambor: ANSI 304 (piezas en contacto en acero inoxidable 316 cuando se especifica).
• Volúmenes de asentamiento: desde 2,2 L (Q70) hasta 10 L (Q150).
• Diámetros de tambor: 75 mm (Q70), 105 mm (Q100), 125 mm (Q120), 142 mm (Q150).
• Altura útil: 430 mm (Q70); 730 mm (Q100/Q120/Q150).
• Velocidad máxima (RPM): hasta 19.200 (según modelo).
• Factor de separación: aprox. 15.600–15.750 (ω2·r/g, según modelo).
• Capacidad de proceso: hasta 2.500 L/h (según modelo).
• Alimentación: trifásica; potencia de motor 1,5 kW (Q70) hasta 4,0 kW (Q120/Q150).
• Rodamientos: NSK (Japan Seiko).
• Correa de transmisión: Habasit (Suiza).
• Dimensiones y pesos: ver tabla de modelos (p. ej. Q70: 760×450×1125 mm, 300 kg; Q150: 900×550×1605 mm, 665 kg).
• Conexiones: entrada/salida con abrazadera rápida.
• Variantes disponibles: tipo clarificación (LAB TC-Q), tipo separación (LAB TC-F); versiones laboratorio/especiales (laboratorio, clarificación TCM, sangre, bacterias, biodiésel), a prueba de explosiones, totalmente cerrado a prueba de explosiones, refrigerado, tipo oscilante, con puerta abierta.
