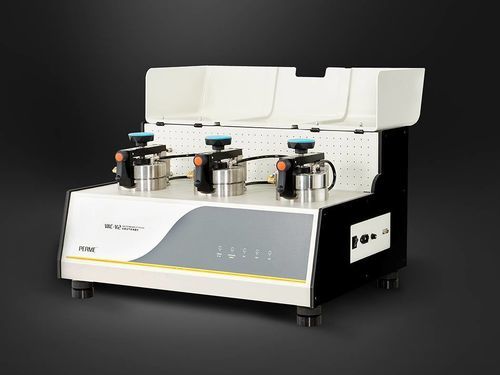

Comprobador de permeabilidad VAC-V2

de permeabilidad a los gasesdel índice de transmisiónde tasa de transmisión de oxígeno

Resumen
VAC-V2 se basa en el método de presión diferencial y es aplicable a la determinación de la tasa de transmisión de gas, así como del coeficiente de solubilidad, coeficiente de difusión y coeficiente de permeabilidad de películas plásticas, películas compuestas, materiales de alta barrera, láminas y papel de aluminio.

Características del producto

• La tasa de transmisión de gas, el coeficiente de solubilidad, el coeficiente de difusión y el coeficiente de permeabilidad de la muestra pueden obtenerse en una sola operación
• Se pueden probar hasta tres muestras distintas o equivalentes de forma individual con resultados independientes en una sola operación
• Amplio rango y control de temperatura y humedad de alta precisión para cumplir diversas condiciones de ensayo
• Dos modos de ensayo: modo proporcional y modo estándar
• El rango de ensayo puede ampliarse para evaluar materiales de alta permeabilidad
• La función de ajuste de datos permite obtener resultados fiables incluso en condiciones extremas y a cualquier temperatura
• El equipo puede personalizarse para ensayos con gases venenosos, inflamables y explosivos (se requiere personalización)
• Controlado por ordenador con proceso de ensayo automático
• Película de referencia para calibración rápida y asegurar datos de ensayo precisos y universales
• Puerto RS232 estándar para transferencia de datos
• Admite Lystem™ Lab Data Sharing System para gestión unificada de resultados e informes

Principio
La muestra preacondicionada se monta en la celda de difusión formando una barrera sellada entre dos cámaras. Se evacua primero la cámara de baja presión y luego toda la celda. Se introduce gas en la cámara de mayor presión para generar una diferencia de presión constante; el gas atraviesa la muestra hacia la cámara inferior. La permeabilidad y otras propiedades de barrera se obtienen monitorizando los cambios de presión en la cámara inferior.

Normas
ISO 15105-1, ISO 2556, GB/T 1038-2000, ASTM D1434, JIS K7126-1, YBB 00082003

Aplicaciones

• Aplicaciones básicas — Películas: películas plásticas, películas compuestas plásticas, películas compuestas papel-plástico, películas coextruidas, películas aluminizadas, láminas de aluminio, películas compuestas con aluminio y materiales similares
• Aplicaciones básicas — Láminas: plásticos de ingeniería, caucho y materiales de construcción (p. ej. PP, PVC, PVDC)
• Aplicaciones extendidas — Varios gases: ensayo de permeabilidad de O2, CO2, N2, aire, He
• Aplicaciones extendidas — Gases inflamables/explosivos: ensayo para gases inflamables y explosivos (puede requerir personalización)
• Aplicaciones extendidas — Películas biodegradables: p. ej. bolsas biodegradables a base de almidón
• Aplicaciones extendidas — Materiales aeroespaciales: ensayo de permeabilidad al helio para bolsas de gas de aerostatos
• Aplicaciones extendidas — Papel y cartón: papel aluminizado para empaques de cigarrillos, láminas Tetra Pak, cuencos de papel para fideos instantáneos, vasos de papel desechables
• Aplicaciones extendidas — Películas de pintura, tejidos/papeles de fibra de vidrio, tubos cosméticos blandos, láminas de caucho: sustratos y materiales en lámina usados en recubrimientos, textiles, tubos cosméticos y láminas de caucho

Configuraciones

• Configuración estándar: equipo, dispositivo de control de temperatura constante, software profesional, cortador de muestras redondo, grasa para vacío, papel de filtro cuantitativo rápido y bomba de vacío importada
• Partes opcionales: cuchillas para cortador de muestras, grasa para vacío, aceite para bomba de vacío, papel de filtro cuantitativo rápido
• Nota: 1) El puerto de suministro de gas es tubería PU Φ6 mm; 2) El cliente debe proporcionar el suministro de gas y agua destilada

Especificaciones técnicas

• Rango de ensayo: 0,05 ~ 50.000 cm3/m2·24h·0,1 MPa (volumen estándar); al menos 500.000 cm3/m2·24h·0,1 MPa (volumen extendido)
• Número de muestras: 3 (resultados independientes)
• Resolución de vacío: 0,1 Pa
• Grado de vacío de la cámara de ensayo: <20 Pa
• Temperatura: 5°C ~ 95°C
• Precisión de temperatura: ±0,1°C
• Humedad: 0%RH, 5%RH ~ 90%RH (función de humidificación automática personalizable bajo 15°C ~ 40°C)
• Precisión de humedad: ±1%RH
• Tamaño de muestra: Φ97 mm
• Área de ensayo: 38,48 cm2
• Gas de ensayo: O2, N2 y CO2 (fuera del alcance del suministro)
• Presión de ensayo: 10 kPa ~ 200 kPa
• Presión de suministro de gas: 0,4 MPa ~ 0,6 MPa
• Tamaño del puerto: Φ6 mm (tubería PU)
• Dimensiones del equipo: 760 mm (L) x 575 mm (W) x 450 mm (H)
• Alimentación: 220 VAC 50 Hz / 120 VAC 60 Hz
• Peso neto: 88 kg
