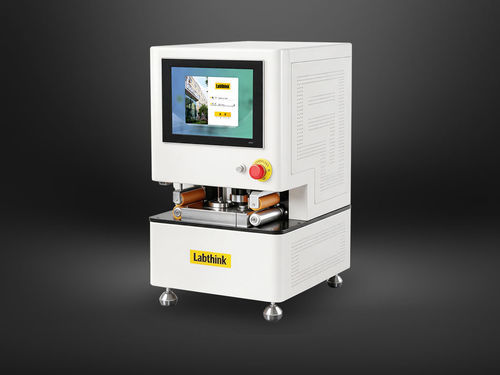

Probador combinado mecánico C910H

de espesorde resistencia a la perforaciónde permeabilidad al aire

Resumen El sistema integrado C910H de permeabilidad al aire, resistencia a la perforación y espesor emplea el método volumétrico para la prueba de permeabilidad gaseosa y principios mecánicos para las mediciones de resistencia a la perforación y espesor. Está especialmente indicado para medir la permeabilidad al aire, la resistencia a la perforación y el espesor de separadores de baterías y películas poliméricas relacionadas.

Características del producto
Método totalmente automático y de alta precisión para determinación del volumen de aire

• Medición totalmente automática del volumen de aire que pasa a través de la muestra, eliminando el método manual con cilindro deslizante.
• Tecnología de control de presión totalmente automática con precisión de presión mejor que 0,01 kPa.
• La presión de ensayo puede ajustarse libre y flexiblemente mediante software.

Método de medición de espesor por contacto

• Equipada con cabezal de medición esférico de carburo cementado de alta resistencia al desgaste.
• Durabilidad de deslizamiento superior a 100 millones de ciclos.
• Sensor con escala de rejilla lineal fotoeléctrica transmisiva para lecturas precisas.

Método mecánico de medida de la resistencia a la perforación

• Precisión de fuerza superior a la clase 0.5 con alta repetibilidad.
• Sistema de accionamiento por servomotor con husillo de bolas de precisión, ajuste de velocidad continuo y control de velocidad de alta precisión.
• Sujeción neumática de muestras para una fuerza de sujeción constante y ahorro de tiempo.

Medición integrada con alimentación automática de muestras

• Detección integrada de permeabilidad al aire, resistencia a la perforación y espesor para ahorrar mano de obra y mejorar la eficiencia.
• Función de escaneo que permite la identificación y el registro automático de muestras.
• Diseño de doble posicionamiento que reduce la desviación en la alimentación de muestras.

Control inteligente y rendimiento fiable

• Tableta integrada con pantalla táctil de 12.1″ con Windows.
• Componentes (sensores, servomotores, neumática) de marcas internacionales reconocidas para estabilidad y larga vida útil.
• Monitorización automática de temperatura y humedad ambiente con registro en tiempo real de las condiciones de ensayo.
• Pruebas de permeabilidad con soporte de varias unidades de visualización (p. ej. s/100 mL y μm/(Pa·s)).
• Software con gestión de permisos multinivel y registro de auditoría opcional.

Principio de la prueba La permeabilidad al aire se mide en un entorno controlado (temperatura, humedad y presión atmosférica normal). La prueba registra el tiempo que tarda 100 mL de aire en permear a través de un área de 6.45 cm2 de la muestra de separador bajo una presión aplicada de 1.21 kPa.

Normas de referencia ISO 5636; TAPPI T460; GB/T 36363-2018; GB/T 458-2008; GB/T 23227; GB/T 12655.

Aplicación de la prueba (aplicaciones básicas)

• Permeabilidad al aire Adecuado para ensayos de permeabilidad al aire de separadores de baterías, películas transpirables y diversos productos poliméricos.
• Espesor Adecuado para la medida de espesor de separadores de baterías, películas transpirables y diversos productos poliméricos.
• Resistencia a la perforación Adecuado para la medida de la resistencia a la perforación de separadores de baterías, películas transpirables y diversos productos poliméricos.

Parámetros técnicos (valores clave)
Modelo: C910H
Rango de medición — Permeabilidad al aire (s/100 mL): 30–1500
Rango de medición — Permeabilidad al aire (μm/(Pa·s)): 0.1–4
Resolución de volumen: 0.001 mL
Precisión de volumen: 1% (mL)
Rango de presión: 0–2 kPa
Precisión de presión: 0.01 kPa
Rango de medición de espesor: 0–2 mm
Resolución de espesor: 0.1 μm
Repetibilidad de espesor: 0.5 μm
Rango de resistencia a la perforación: 0.1–50 N
Resolución de perforación: 0.001 N
Precisión de resistencia: ±0.5% (lectura)
Velocidad de ensayo: 0–500 mm/min (ajuste entero)
Precisión de velocidad: ±0.5% (lectura)
Recorrido de medición: 0–600 mm
Velocidad de alimentación de muestra: 0–50 mm/s
Área de medida: 1 in² (6.4 cm²)
Tamaño de muestra: 4″ x 40″ (10 cm × 100 cm)
Espesor máximo de muestra: ≤ 80 mil (2 mm)
Diámetro de cabeza: Φ3 mm (esférico)
Presión de la cabeza: < 0.8 N
Diámetro interior del accesorio de perforación: Φ50 mm
Diámetro de la aguja de perforación: Φ1 mm
Fuente de aire: aire seco (suministrado por el usuario); presión requerida: 0.5–0.7 MPa (72.5–101.5 PSI)
Tamaño de puerto: tubo de poliuretano Φ6 mm
Dimensiones (A×An×Pr): 76 cm × 45 cm × 55 cm
Alimentación: 120 VAC ±10% 60 Hz o 220 VAC ±10% 50 Hz (seleccionable)
Peso neto: 85 kg
Configuración estándar: unidad principal, tableta integrada, software profesional, tubo Φ6 mm
Opcional: compresor de aire; CFR 21 Part 11; requisitos del sistema informático GMP; DataShield (opcional).

Características / especificaciones técnicas

• Modelo: C910H
• Métodos integrados: permeabilidad volumétrica, resistencia a la perforación mecánica, medición de espesor por contacto
• Rango de permeabilidad: s/100 mL 30–1500; μm/(Pa·s) 0.1–4
• Resolución/precisión de volumen: 0.001 mL / 1%
• Rango/precisión de presión: 0–2 kPa / 0.01 kPa
• Rango/resolución/repetibilidad de espesor: 0–2 mm / 0.1 μm / 0.5 μm
• Rango/resolución/precisión de perforación: 0.1–50 N / 0.001 N / ±0.5% lectura
• Dimensiones aproximadas: 76 × 45 × 55 cm; peso neto: 85 kg
