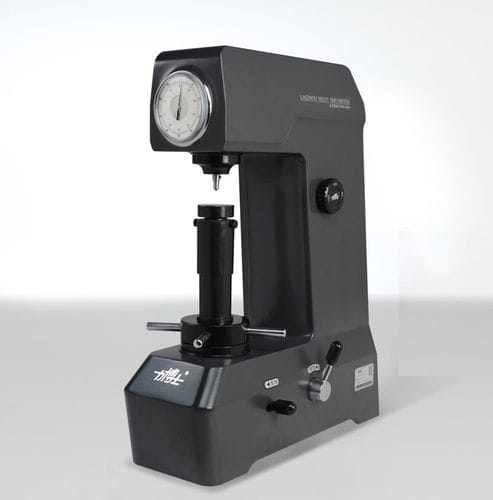

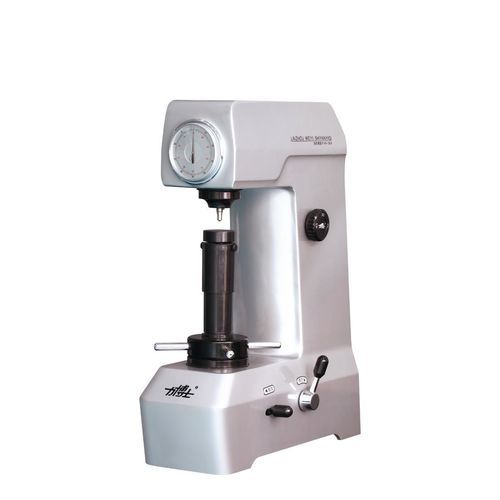

Durómetro Rockwell HR-45A

manualde mesasuperficial

I. Descripción del producto
El durómetro Rockwell superficial HR-45A es un equipo mecánico de precisión para ensayos de dureza que aplica la fuerza mediante una palanca mecánica y un sistema de pesas. El equipo pone especial atención en el control de la temperatura y la humedad ambientales y en la preparación estandarizada de las probetas, siendo adecuado para laboratorios y líneas de producción que requieren alta estabilidad y para la medición precisa de la dureza superficial de materiales metálicos.

II. Especificaciones detalladas
Fuerza de ensayo inicial: 29.42 N (3 kgf)
Fuerzas totales disponibles: 147.1 N (15 kgf), 294.2 N (30 kgf), 441.3 N (45 kgf)
Tipos de penetrador: cónico de diamante (α = 120°, radio de punta R = 0.2 mm) y bola de acero (diámetro Φ1.588 mm)
Altura máxima de la muestra: 100 mm (con protector del husillo) / 170 mm (sin protector)
Distancia desde el centro de la impresión hasta la pared de la máquina: 128 mm
Dimensiones exteriores (A×F×H): 500×225×640 mm
Peso neto: 60 kg
Normas: GB/T 230, ISO 6508, ASTM E18

III. Configuración básica
1. Durómetro Rockwell — Unidad: unidad — Cantidad: 1 — Observación: HR-45A
2. Mesa de trabajo plana grande — Unidad: unidad — Cantidad: 1
3. Mesa de trabajo plana pequeña — Unidad: unidad — Cantidad: 1
4. Mesa en V — Unidad: unidad — Cantidad: 1
5. Penetrador cónico de diamante para superficie — Unidad: unidad — Cantidad: 1 — Observación: 120°
6. Penetrador Rockwell B — Unidad: unidad — Cantidad: 1 — Observación: Φ1.588 mm
7. Bloque de dureza Rockwell superficie — Unidad: bloque — Cantidad: 1 — Observación: 71-82 HR30T
8. Bloque de dureza Rockwell superficie — Unidad: bloque — Cantidad: 1 — Observación: 75-80 HR30N
9. Bloque de dureza Rockwell superficie — Unidad: bloque — Cantidad: 1 — Observación: 42-50 HR30N
10. Bloque de dureza Rockwell superficie — Unidad: bloque — Cantidad: 1 — Observación: 88-91 HR15N
11. Destornillador pequeño — Unidad: unidad — Cantidad: 1
12. Destornillador grande — Unidad: unidad — Cantidad: 1
13. Cubierta antipolvo — Unidad: unidad — Cantidad: 1
14. Nivel de burbuja — Unidad: unidad — Cantidad: 1
15. Caja de accesorios — Unidad: unidad — Cantidad: 1
16. Manual de usuario — Unidad: ejemplar — Cantidad: 1
17. Certificado de conformidad — Unidad: ejemplar — Cantidad: 1
18. Lista de embalaje — Unidad: ejemplar — Cantidad: 1

IV. Características / especificaciones técnicas

• Método de accionamiento: sistema de palanca mecánica y pesas que proporciona aplicación de fuerza precisa y estable.
• Ámbito de aplicación: ensayo de dureza Rockwell superficial en materiales metálicos para laboratorio y producción.
• Fuerzas totales disponibles: 15 kgf / 30 kgf / 45 kgf (147.1 N, 294.2 N, 441.3 N).
• Fuerza de ensayo inicial: 3 kgf (29.42 N).
• Opciones de penetrador: cónico de diamante (120°, R = 0.2 mm) y bola de acero (Φ1.588 mm).
• Altura máxima de la muestra: 100 mm (con protector) / 170 mm (sin protector).
• Distancia centro de impresión a la pared de la máquina: 128 mm para facilitar la colocación de la muestra.
• Dimensiones y peso: 500×225×640 mm; peso neto aproximadamente 60 kg.
• Normas: conforme a GB/T 230, ISO 6508, ASTM E18.
