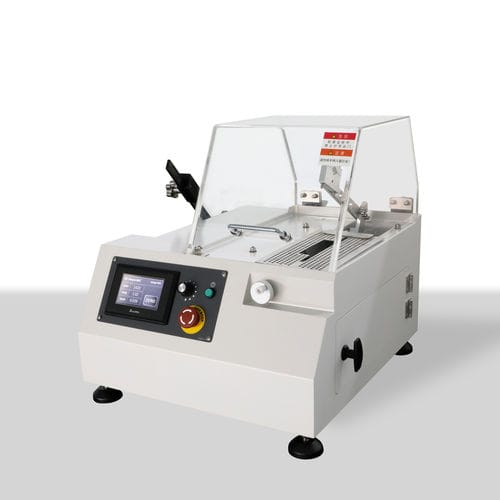

Máquina de corte de hoja rotativa iqiege®50S

de discode laboratoriode carga manual

Resumen

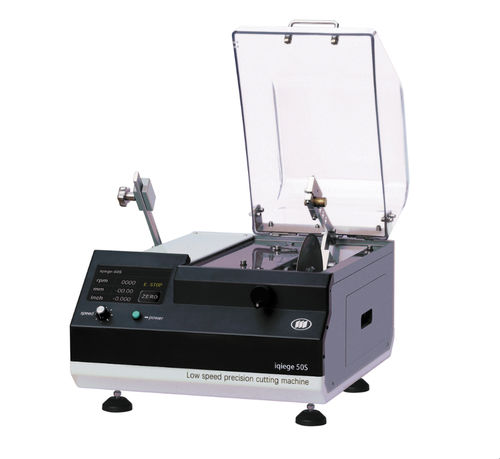

La máquina de corte de precisión a baja velocidad iqiege®50S emplea control por motor DC sin escobillas, con estructura compacta, funcionamiento fiable y alta inmunidad a interferencias. Está diseñada para el corte preciso de diversos materiales, especialmente cristales sintéticos frágiles y de alto valor. Se suministra con una mordaza estándar de sujeción simple y cinco accesorios especializados para un posicionamiento angular óptimo. Un interruptor de límite permite la operación desatendida; el husillo ofrece alta precisión de giro, amplia gama de regulación de velocidad y ajuste fino del avance horizontal. Plataforma de corte opcional disponible para corte por empuje.

Principales parámetros técnicos
Capacidad máxima de corte: Ø50 mm
Velocidad del husillo: 150–2.000 rpm (variación continua)
Par nominal: 5,8 N·m
Potencia de corte del husillo: 0,12 kW
Precisión de desplazamiento eje X: 0,01 mm
Recorrido eje X: 40 mm
Disco de corte: Ø ext. 127–177 mm (máx. 200 mm); Ø int. 12,7 o 25,4 mm; diámetro del PORTA-SIERRA: 50 mm
Presión de corte: carga de palanca 0–700 g
Método de corte: corte por impacto con parada automática al finalizar
Capacidad del depósito de agua: 1 L
Alimentación: 220 V (110 V opcional)
Dimensiones: 595 × 630 × 535 mm
Peso neto: 45 kg
Accesorios opcionales: plataforma de corte

Diagrama esquemático del dispositivo de sujeción
En la página del producto se proporciona un diagrama esquemático del dispositivo de sujeción para referencia, mostrando la mordaza estándar y los cinco accesorios especializados para el posicionamiento de piezas.

Características / especificaciones técnicas

• Accionamiento y control: motor DC sin escobillas para corte de precisión a baja velocidad y buena inmunidad a interferencias.
• Aplicaciones: adecuado para el corte preciso de diversos materiales, especialmente cristales sintéticos frágiles.
• Configuración de sujeciones: 1 mordaza estándar (sujeción simple) + 5 accesorios especializados para posicionamiento angular.
• Funciones de automatización: interruptor de límite para corte desatendido; parada automática al terminar el corte.
• Rendimiento del husillo: alta precisión de giro, regulación continua de velocidad (150–2.000 rpm) y ajuste fino del avance horizontal.
• Compatibilidad de disco: Ø ext. 127–177 mm (máx. 200 mm); Ø int. 12,7 o 25,4 mm; porta-disco Ø50 mm.
• Avance y presión: recorrido X 40 mm con precisión 0,01 mm; presión de corte carga de palanca 0–700 g.
• Estructura y dimensiones: 595 × 630 × 535 mm, peso neto 45 kg; depósito de agua 1 L.
• Opciones de alimentación: 220 V estándar (110 V bajo pedido).
• Accesorio opcional: plataforma de corte para corte por empuje.
