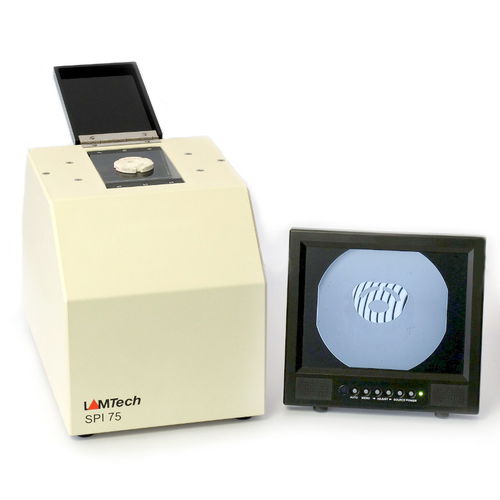

Interferómetro para la medición de la planeidad SPI, PGI Series

de piezas rectificadas

SPI y PGI - interferómetros para el control visual de la llanura de las piezas de precisión Lamtech Lasermesstechnik ofrece los interferómetros para el control visual de la llanura de final-trabajado a máquina (SPI) así como pulió las piezas (PGI). Para evaluar el objeto de prueba, la pieza se pone en la superficie de cristal de SPI o del PGI. La parte y las franjas están que presentadas agrandado en el monitor video. La evaluación de la llanura sucede en base de la interpretación de la rectitud, del paralelismo y del equidistance de las franjas de interferencia mostradas en el monitor. Los interferómetros son convenientes ser colocado en el área de la producción cerca de las máquinas de proceso. El programa INTDOK (más) o una impresora video permitir la documentación de la llanura de piezas. Interferómetro SPI de la inspección visual – para el control visual de la llanura de superficies final-trabajadas a máquina Instrumentos de la inspección visual de SPI permitir el control de la llanura de superficies traslapadas, de tierra o pulidas. Como el instrumento de la medida de la llanura de TOPOS, el interferómetro de SPI también se basa en el principio de incidencia de pasto de la luz. Así, con SPI las franjas de interferencia son visibles con los objetos de prueba mates. La pieza no tiene que ser pulida antes del examen con SPI. SPIs está disponible con un campo de medición de 75 y 130m m. Además, ofrecemos SPI-xs con sensibilidad aumentada. La sensibilidad se pone a 0,3 µm/fringe, que corresponde a la sensibilidad de la medida con un plano óptico y una lámpara del helio o del sodio.
