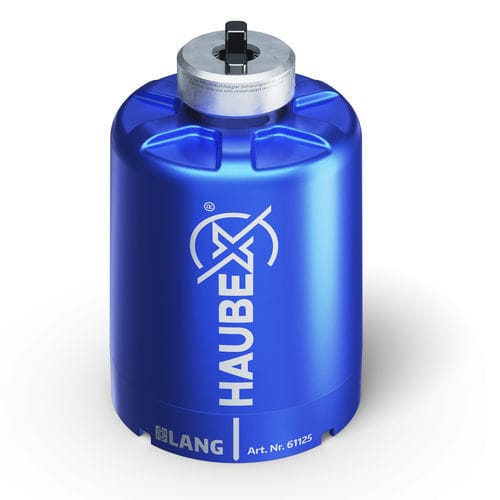

Campana de sujeción de piezas para procesar 61125

para sistema de centrado y de embridado de punto ceroSK 40

La campana portapiezas de aluminio es el sistema portador que transfiere la mordaza y la pieza en bruto del almacén de herramientas al sistema de sujeción de punto cero de la mesa de la máquina. Mediante un movimiento de cierre de 90°, abre y bloquea el sistema de punto cero mecánicamente, lo que significa que el sistema no requiere ninguna utilidad adicional en el lado de la máquina. Un elemento de seguridad entre la campana portapiezas y el portaherramientas actúa como amortiguador y protege el husillo de la máquina en caso de colisiones inesperadas. Una guía y una fijación integradas impiden que la mordaza se suelte involuntariamente de la cubierta del portapiezas y garantizan un ajuste seguro. HAUBEX puede utilizarse prácticamente en cualquier máquina herramienta y de forma flexible a lo largo de todo el proceso de producción. Con el almacén de herramientas como medio de almacenamiento, en el que la campana de sujeción de piezas se almacena junto con el tornillo de banco autocentrante y la pieza en bruto y se intercambia automáticamente en la máquina, HAUBEX se gestiona completamente sin sistemas de manipulación y almacenamiento adicionales. La campana de sujeción de piezas se almacena junto con el tornillo de banco autocentrante y la pieza en bruto y se intercambia automáticamente en la máquina. Posibilidades de aplicación Puede reequiparse en casi cualquier tipo de máquina herramienta e integrarse perfectamente en el entorno de producción gracias a la eliminación de elementos de automatización adicionales.
