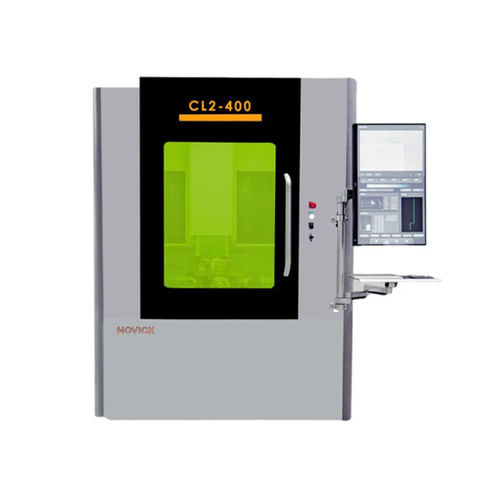

Máquina de corte y grabado láser CL2-400

láser de fibrapara maderaCNC

Descripción del producto
La máquina de procesamiento láser CNC de precisión CL2-400 es la segunda generación de máquina profesional para el mecanizado de herramientas PCD. Corta de forma eficiente y precisa herramientas PCD de alta dureza, alta resistencia al desgaste y alta conductividad térmica. Es adecuada para el mecanizado de herramientas PCD en sectores de herramienta automotriz y carpintería. El sistema de control de enlace de cinco ejes y el láser de fibra desarrollado internamente permiten cortes en cualquier ángulo y formas complejas. La máquina cuenta además con cierre total, recogida de polvo y un manejo sencillo y seguro.

Categoría
Serie de máquinas láser

Palabras clave

• Láser
• Máquina láser 5 ejes para herramientas
• Máquina láser 5 ejes

Parámetros de la máquina (tabla)
Parámetros de la máquina | Unidad | CL2-400
Dimensiones totales (incluida armario eléctrico) | mm | 1700 X 1800 X 2290
Peso total de la máquina (incluido armario eléctrico) | kg | 3500
Recorrido ejes X, Y, Z | mm | 300 × 400 × 300
Ángulo de rotación eje A | | -210°/ 40°
Ángulo de rotación eje B | | ±360°
Tipo de láser | | láser de fibra
Potencia del láser | W | 100
Gas de soporte | | Aire comprimido
Modo de mecanizado | | corte por escaneo
Peso máximo de la herramienta | kg | 30
Tamaño máximo de la herramienta, ancho de mecanizado | mm | ø280 × 300
Mordaza de la herramienta | | Pinza recta D32; rango de sujeción ø3 × 32 mm
Alimentación estándar | | AC3x380V
Corriente a plena carga | A | 10
Precisión de posicionamiento bidireccional ejes X, Y, Z | mm | ±0.003
Precisión de repetición unidireccional ejes X, Y, Z | mm | ±0.001

Características / especificaciones técnicas

• Modelo: CL2-400
• Control en enlace de cinco ejes que permite cortar en cualquier ángulo y forma
• Láser de fibra; potencia 100 W
• Modo de mecanizado: corte por escaneo
• Volumen de trabajo (X×Y×Z): 300 × 400 × 300 mm
• Diámetro × longitud máxima de herramienta (ancho de mecanizado): ø280 × 300 mm
• Peso máximo de la herramienta: 30 kg
• Mordaza: pinza recta D32, rango de sujeción ø3 × 32 mm
• Dimensiones totales (incluido armario eléctrico): 1700 × 1800 × 2290 mm
• Peso total de la máquina (incluido armario eléctrico): 3500 kg
• Rotación eje B: ±360°; Rotación eje A: -210° / 40°
• Precisión de posicionamiento (bidireccional): ±0.003 mm; precisión de repetición unidireccional: ±0.001 mm
• Gas de soporte: aire comprimido
• Alimentación estándar: AC 3x380V; corriente a plena carga: 10 A
• Seguridad: protección totalmente cerrada, recogida de polvo; operación sencilla y cumplimiento medioambiental
