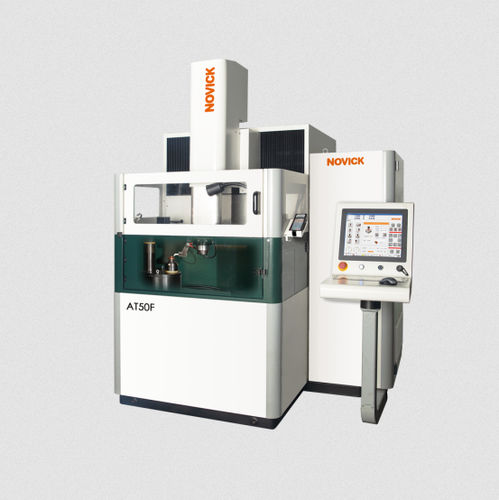

Máquina de electroerosión SEDM AT50F

por penetraciónpor penetraciónde afilado de herramientas

Resumen
El eje D de alta precisión está diseñado para asegurar la exactitud del dressado del electrodo y la precisión de mecanizado de la herramienta. Se equipa un sistema automático de medición y análisis para la fresa y la indexación de dientes para mejorar la precisión y la eficiencia de medida. Con una tecnología de sellado única, el área de procesamiento queda completamente inmersa en el fluido de trabajo, siendo más segura y con mejor protección ambiental que el método de procesamiento por pulverización.

Categoría
Serie de máquinas para procesamiento de herramientas

Palabras clave

• Afiladora de cuchillos
• Afiladora con muela de diamante
• Máquina de chispas (EDM)

Tabla de producto
Proyecto | Unidad | AT50F
Dimensión total | mm | 1750x1610x2400
Peso máquina | kg | 2300
Resolución ejes X/Y/Z | mm | 0.001
Precisión posicionamiento eje C | ° | 0.006
Velocidad eje D | rpm | 1350/4800
Tamaño máximo electrodo | mm | φ100x20
Peso máximo electrodo | kg | 70
Diámetro máximo fresa | mm | 400
Peso máximo cabeza de fresa | kg | 15
Alimentación estándar | | 3x380V 50/60Hz 10KVA
Potencia de entrada | KVA | 10
Corriente máxima de mecanizado | A | 50
Rugosidad óptima | μm | Ra0.1
Velocidad máxima de procesado | mm3/min | 380mm3/min+10%(50A)
Tipo de interpolación | | Línea/Arco

Características / especificaciones técnicas

• Modelo: AT50F
• Dimensión total: 1750x1610x2400 mm
• Peso máquina: 2300 kg
• Resolución ejes X/Y/Z: 0.001 mm
• Precisión posicionamiento eje C: 0.006 °
• Velocidad eje D: 1350/4800 rpm
• Tamaño máximo electrodo: φ100x20 mm
• Peso máximo electrodo: 70 kg
• Diámetro máximo fresa: 400 mm
• Peso máximo cabeza de fresa: 15 kg
• Alimentación estándar: 3x380V 50/60Hz 10KVA
• Potencia de entrada: 10 KVA
• Corriente máxima de mecanizado: 50 A
• Rugosidad óptima: Ra0.1 μm
• Velocidad máxima de procesado: 380 mm3/min +10% (50A)
• Tipo de interpolación: Línea/Arco
