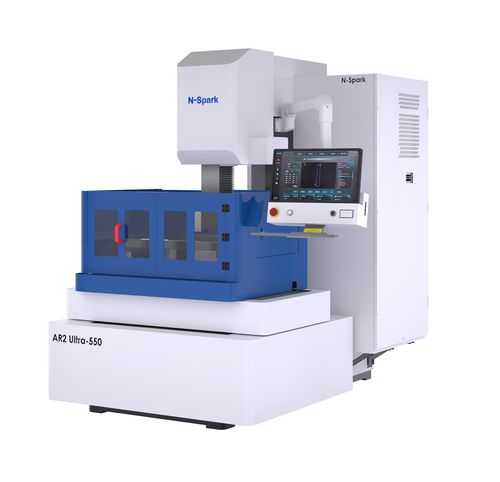

Máquina de electroerosión de hilo AR2 Ultra-550

wire EDMde alta precisiónde precisión

Descripción del producto
El AR2 Ultra-550 es una máquina de electroerosión por hilo de segunda generación con movimiento oscilante del hilo, diseñada para aplicaciones de chispado N-spark con hilo intermedio y alta precisión. La serie incorpora un sistema de enhebrado totalmente automático para operación con hilo oscilante, eliminando la necesidad de enhebrado manual y reduciendo la diferencia de rendimiento entre equipos de corte con hilo de latón y de molibdeno.

Categoría
Serie CNC de precisión para hilo intermedio N-spark

Tabla de producto
Modelo: AR2 Ultra-550
Dimensiones totales (mm): 2100x2000x2130
Peso total (kg): 2650
Tamaño superficie mesa (mm): 770x585
Recorrido ejes XY (mm): 550x400
Recorrido ejes UV (mm): 70x70
Recorrido eje Z (mm): 250
Máx. inclinación de erosión: ±3º/80mm
Máx. espesor de erosión (mm): 340
Tamaño depósito fluido (mm): 1020x620
Peso pieza máx. (kg): 600
Tamaño pieza máx. (mm): 990x660x290
Alimentación estándar: 3x380V 50Hz 1.5kVA
Teclas función: Visualización ejes X/Y/U/V / selección y movimiento de eje / velocidad de desplazamiento y paso a paso / arrancar bomba / accionamiento hilo / inicio-parada-pausa / retorno origen / detección borde-centro / fijar origen / retroceso medio punto
Corriente máxima de mecanizado (A): 15
Velocidad máxima de mecanizado (mm²/min): 300
Mejor rugosidad (μm): Ra<0.8
Ejes controlados: 5 ejes
Control por software: NOVICK CAM 2025

Características / especificaciones técnicas

• Modelo: AR2 Ultra-550
• Dimensiones totales: 2100x2000x2130 mm
• Peso total: 2650 kg
• Tamaño superficie mesa: 770x585 mm
• Recorrido XY: 550x400 mm
• Recorrido UV: 70x70 mm
• Recorrido Z: 250 mm
• Máx. inclinación de erosión: ±3º/80mm
• Máx. espesor de erosión: 340 mm
• Tamaño depósito fluido: 1020x620 mm
• Peso pieza máx.: 600 kg
• Tamaño pieza máx.: 990x660x290 mm
• Alimentación estándar: 3x380V 50Hz 1.5kVA
• Corriente de mecanizado máx.: 15 A
• Velocidad de mecanizado máx.: 300 mm²/min
• Mejor rugosidad: Ra<0.8 μm
• Ejes controlados: 5 ejes
• Control por software: NOVICK CAM 2025

Aplicaciones
El AR2 Ultra-550 es adecuado para fabricación de moldes y matrices de precisión, mecanizado de componentes aeronáuticos y automotrices, y otros trabajos metálicos que exigen corte por hilo preciso. El enhebrado automático incrementa la productividad y reduce los tiempos de preparación en producción por lotes.

Control y equipamiento estándar

• Control de 5 ejes
• Sistema de enhebrado automático para hilo oscilante
• Visualización de ejes y selección/movimiento manual
• Funciones de detección de borde y centro
• Software NOVICK CAM 2025
