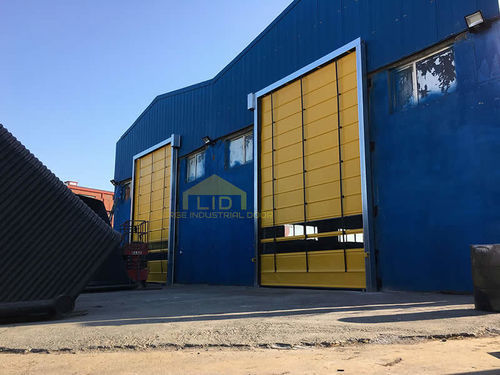

Puerta enrollable HSR100

de PVCpara interiorpara puente grúa

Descripción general
Las puertas enrollables de lona PVC de alta velocidad son puertas compactas de apertura vertical diseñadas para agilizar el flujo de tráfico y reducir el intercambio de aire en entornos industriales y logísticos. Detectan objetos metálicos (vehículos) mediante sensores y funcionan de forma automática, proporcionando visibilidad mediante ventanas y seguridad mediante una cortina fotoeléctrica que detiene y eleva la puerta si se detecta un obstáculo.

Dónde se utilizan
Instaladas habitualmente en pasillos interiores para carretillas elevadoras, pasos de almacén y áreas de producción. Pueden montarse en fachadas exteriores cuando las condiciones de seguridad lo permiten.

Características

• Funcionamiento continuo a alta velocidad para uso intensivo diario
• Módulo de cierre automático
• Cortina fotoeléctrica que detiene y eleva la puerta al detectar un obstáculo
• Integración con paneles de control, detectores de lazo, control de acceso por tarjeta, radar de movimiento y módulos de contacto seco
• Ventanas para mejorar la visibilidad y reducir colisiones

Equipo estándar

• Lona (cortina textil)
• Motor
• Placa de control (EP500)
• Guías laterales
• Mecanismo superior de enrollado

Tiempo de producción
Aproximadamente 10 días para una unidad, según la carga de trabajo.

Precio
Producto a medida; el precio depende de dimensiones, condiciones del proyecto y opciones seleccionadas.

Dibujo técnico y galería
Se proporcionan planos técnicos, renders y galería de fotos como referencia para la instalación y opciones visuales.

Tabla de especificaciones
TELA
Marca: Mehler Texnologies
Peso: 900 g/m²
Resistencia a la tracción: 4000 N/50 mm
Resistencia térmica: -40 °C / +70 °C
Resistencia al fuego: ISO 3795 <100 mm/min

Motor
Potencia: 0,37–1,1 kW; 1500 RPM; IE2; 230/400V; 50Hz; IP55; 3 fases
Reductor: DS050 İ:15
Freno: ENR02 220V refrigerado + manual

Unidad de control
EP500 con pantalla LCD

Resistencia al viento
Hasta 80 km/h

Piezas metálicas
Acero galvanizado

Eje
Extrusión de aluminio

Colores y opciones
Varias opciones de color. Accesorios opcionales: cortina fotoeléctrica, mando a distancia, detector de lazo, zumbador, radar, integración de control de acceso por tarjeta.

Especificaciones técnicas

• Tipo de producto: puerta enrollable de lona PVC de alta velocidad
• Modelo: HSR100 (ejemplo mostrado en medios)
• Marca de la tela: Mehler Texnologies, 900 g/m²
• Resistencia a la tracción de la tela: 4000 N/50 mm
• Temperatura de funcionamiento: -40 °C a +70 °C
• Resistencia al fuego: ISO 3795 <100 mm/min
• Potencia del motor: 0,37–1,1 kW; 1500 RPM; IE2; 230/400V; 50Hz; IP55; 3 fases
• Reductor: DS050 İ:15
• Freno: ENR02 220V refrigerado + manual
• Unidad de control: EP500 con LCD
• Resistencia al viento: hasta 80 km/h
• Componentes metálicos: acero galvanizado
• Eje: extrusión de aluminio
• Suministro estándar: cortina, motor, placa de control, guías laterales, mecanismo superior
• Opciones: cortina fotoeléctrica, mando a distancia, detector de lazo, zumbador, radar, control de acceso
• Plazo de entrega: ~10 días para una unidad (según carga de trabajo)
