Máquina de prueba dinámica PWS series

de compresiónde tensiónde presión

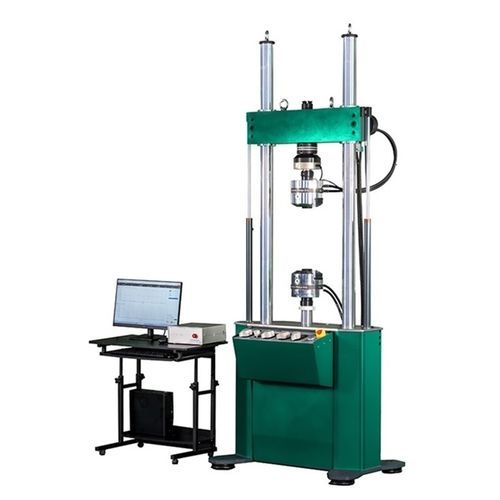

Aplicación: La máquina de ensayo universal dinámica y estática servo hidráulica PWS está compuesta por una unidad principal, una estación de bomba servo de presión constante, un controlador dinámico, computadoras y software, sistemas de tuberías, y más. Es adecuada para pruebas de rendimiento dinámico, fatiga y rendimiento mecánico estático de diversos materiales, componentes estructurales y ensamblajes. Puede realizar pruebas de tracción, compresión, fatiga dinámica de bajo ciclo, fatiga programada, mecánica de fractura, así como pruebas de deformación constante estática, control de carga constante y diversas pruebas de rendimiento mecánico. Con los accesorios adecuados, puede realizar la propagación de grietas por fatiga, simular condiciones de trabajo reales y realizar pruebas de rendimiento mecánico a altas y bajas temperaturas. La serie PWS es ideal para pruebas dinámicas en aeroespacial, aviación, transporte, metalurgia, institutos de investigación científica y universidades. Características: - La máquina de ensayo es una máquina de carga axial de un solo eje, con un actuador instalado hacia abajo. - Equipada con accesorios hidráulicos, puede realizar pruebas de tracción, compresión, fatiga y otras pruebas en muestras de materiales estándar. - Viene con un sistema de alarma de seguridad integral, permitiendo operación sin supervisión durante las pruebas. - Protección de software: se puede establecer protección de límite superior e inferior para carga y desplazamiento. Si se excede, la unidad principal se detiene para garantizar la seguridad. - Protección de hardware: pérdida de fase del motor, sobrecorriente del motor, enclavamiento de temperatura del aceite, bloqueo del filtro, parada de emergencia. El sistema alertará o se apagará automáticamente si se activa alguna protección. Especificación: - Fuerza máxima de prueba estática: ±50 / 100 / 200 / 300kN - Fuerza máxima de prueba dinámica: ±50 / 100 / 200 / 300kN - Rango de medición de fuerza de prueba: 2-100%FS - Precisión de medición estática de carga: ≤±0.5% del valor indicado - Precisión de medición dinámica de carga: ≤±1.0% del valor indicado - Carrera de desplazamiento del actuador: ±75mm (personalizable) - Precisión de medición de desplazamiento: ±0.5%FS - Rango de frecuencia de prueba: 0.01-60Hz - Coaxialidad: Mejor que 5% - Espacio entre columnas: 500mm (personalizable) - Espacio de prueba vertical: 1000mm (personalizable) - Principales formas de onda de prueba: onda sinusoidal, onda triangular, onda cuadrada, onda de sierra, media onda sinusoidal, media onda triangular, etc. Esta máquina incluye principalmente: unidad principal, unidad de control, pinza dinámica, computadora, impresora, placa de compresión y software. Panel de control: Sistema de control y software de computadora: - Soporta el módulo de control central de bucle cerrado multicanal. - Unidad de acondicionamiento de señal con tres sensores (fuerza, desplazamiento, deformación). - El software experimental es intuitivo y altamente legible. El software puede ser editado y analizado. Controlador servo: - Soporta módulos de control con múltiples bucles cerrados. - Unidad de acondicionamiento de señal con tres sensores (fuerza, desplazamiento, deformación). - Unidad de accionamiento de válvula servo secundaria. - Módulo de control: función de control en bucle cerrado, recoge señales para control en bucle cerrado totalmente digital, frecuencia de control en bucle cerrado 10kHz. - Unidad de accionamiento de válvula servo: controla la válvula servo de boquilla. - Rango de frecuencia del generador de formas de onda: 0.001-100Hz, resolución de frecuencia: 0.001Hz. - Forma de onda de control: sinusoidal, triangular, cuadrada, de sierra, media sinusoidal, media triangular, aleatoria y formas de onda de entrada externa. - Método de control: control en bucle cerrado de fuerza, desplazamiento y deformación, con cambio suave entre modos. - Funciones de calibración y reinicio de sensores. - Monitoreo completo de la estación hidráulica: monitorea la temperatura del aceite, la presión, etc. Pinza dinámica hidráulica: La pinza dinámica utiliza aceite a alta presión para empujar y sujetar rígidamente la muestra. Adecuada para varillas redondas, materiales planos, etc. Después de sujetar, puede soportar pruebas de tensión y compresión en todo el rango de carga. El método de conexión puede ser personalizado para un fácil reemplazo. Conjunto de anillo de centrado: Configurado para el ajuste fino de la coaxialidad del equipo. Después del ajuste grueso, equipado con un instrumento coaxial y un sistema de detección para guiar y ajustar, cumpliendo con el requisito de coaxialidad ≤ 5%. Estación hidráulica servo: - Aceite suministrado por una estación de bomba centralizada. El aceite hidráulico se conduce al actuador servo a través de tuberías, luego se conecta a través de un distribuidor de aceite y una manguera de alta presión. - Estación hidráulica servo: precisión 3μm, rango de temperatura: temperatura ambiente ~ 55°C; suministro de energía 3P ~ 380V, 50Hz; grupo motor de bomba de aceite con dispositivo de reducción de vibraciones para reducir vibraciones y ruido. - Sistema de filtración: filtración de tres etapas, precisión más alta 3μ, con alarma de bloqueo de filtro de aceite. - Tanque de aceite servo: completamente cerrado, con medición de temperatura, filtración de aire, visualización del nivel de aceite y protección de alarma/apagado por sobretemperatura, bajo nivel de líquido, bloqueo de filtro, presión, etc. - Controlador de fuente de aceite con pantalla táctil muestra los parámetros del sistema (temperatura del aceite, presión, nivel de líquido, etc.). Enfriador de agua por aire (opcional): Utilizado para enfriar la temperatura del aceite de la estación hidráulica. El compresor proporciona enfriamiento activo, temperatura de salida de agua controlable y buen efecto de enfriamiento. - Fuerza máxima de prueba estática: ±50 / 100 / 200 / 300kN - Fuerza máxima de prueba dinámica: ±50 / 100 / 200 / 300kN - Rango de medición de fuerza de prueba: 2-100%FS - Precisión de medición estática de carga: ≤±0.5% del valor indicado - Precisión de medición dinámica de carga: ≤±1.0% del valor indicado - Carrera de desplazamiento del actuador: ±75mm (personalizable) - Precisión de medición de desplazamiento: ±0.5%FS - Rango de frecuencia de prueba: 0.01-60Hz - Coaxialidad: Mejor que 5% - Espacio entre columnas: 500mm (personalizable) - Espacio de prueba vertical: 1000mm (personalizable) - Principales formas de onda de prueba: sinusoidal, triangular, cuadrada, de sierra, media sinusoidal, media triangular, etc.
