Durómetro Brinell

de mesacon análísis de imageninformatizado

Introducción

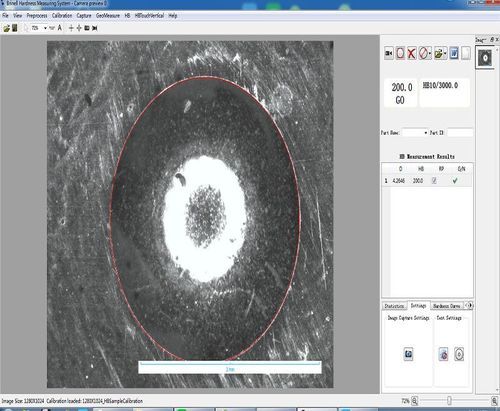

El sistema de medición automático Brinell por imagen CCD integra software de PC con un durómetro Brinell para capturar la huella, medir el diámetro automáticamente y calcular la dureza Brinell. El sistema muestra la huella capturada mediante una cámara CCD (CCD 1,30 Megapíxeles), reduce el error visual y permite mediciones repetibles, asistidas o totalmente automáticas. Los ajustes de ensayo, los resultados, las curvas y los informes se gestionan en el software y pueden exportarse a archivos WORD o EXCEL editables.

Funciones

• Funciones básicas: captura de imagen, calibración, procesamiento de imagen, medición geométrica, anotaciones, gestión de biblioteca de imágenes e impresión programada.
• Medición automática: detección automática de la huella, medición del diámetro y cálculo de la dureza Brinell (HB).
• Conversión de dureza: conversión de HB a otras escalas (p. ej. HV, HRC/HR) según normas seleccionables.
• Estadísticas de datos: cálculo automático de media, varianza y otros indicadores estadísticos para los datos de dureza.
• Alarma fuera de especificación: marcado automático de valores anómalos y alarmas configurables cuando los resultados superan los límites establecidos.
• Generación de informes: generación automática de informes en formato WORD o EXCEL; las plantillas de informe son editables por el usuario.
• Interacción del usuario: captura/ejecución con un clic; medición manual y ajuste de resultados mediante arrastre del ratón.
• Robustez frente al ruido y la superficie: reconocimiento de imagen avanzado para detección fiable de huellas en muestras texturizadas o ruidosas; dos modos automáticos para condiciones difíciles.
• Calibración automática: calibración con una rejilla suministrada para la corrección completa de la distorsión de la lente y mejora de la precisión.

Configuración estándar

• Ordenador (CPU: Intel i3, RAM: 4 GB, HDD: 500 GB, pantalla 19") — 1 set
• Impresora de inyección de tinta — 1 set
• Cámara CCD (1,30 Megapíxeles) — 1 set
• Clave USB (clave de software/backup) — 1 pc
• Software de medición — 1 licencia

Especificaciones técnicas

• Modelo: Brinell CCD Image Automatic Measuring System
• Método de medición: captura de la huella por imagen CCD, medición automática del diámetro y cálculo de la dureza Brinell
• Cámara: CCD, 1,30 Megapíxeles
• Ordenador (estándar): CPU Intel i3, 4 GB RAM, HDD 500 GB, pantalla 19"
• Formatos de salida: Microsoft Word y Excel (plantillas editables)
• Periféricos incluidos: impresora de inyección de tinta, clave USB
• Funciones del software: captura de imagen, calibración, procesamiento de imagen, medición geométrica, anotación, gestión de biblioteca de imágenes, impresión programada, conversión de escalas de dureza (HB a HV/HR etc.), análisis estadístico (media, varianza), alarma automática fuera de especificación
• Calibración: calibración automática completa mediante rejilla suministrada para corregir la distorsión de la lente
• Modos de operación: medición automática y manual; ajuste manual mediante ratón; operación de captura/ejecución con un botón
• Robustez del procesamiento de imagen: algoritmos avanzados de reconocimiento con alta resistencia al ruido y dos modos automáticos para superficies difíciles
