Válvula de seguridad para gas 814
para la industria químicade acero inoxidablede acero

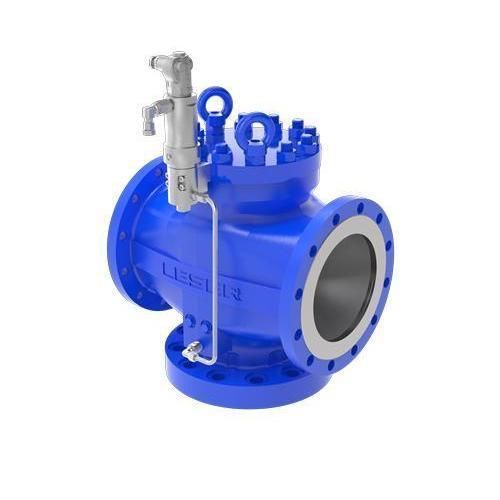

Válvula de seguridad para gas - 814 - LESER GmbH & Co. KG - para la industria química / de acero inoxidable / de acero
Válvula de seguridad para gas - 814 - LESER GmbH & Co. KG - para la industria química / de acero inoxidable / de acero
Válvula de seguridad para gas - 814 - LESER GmbH & Co. KG - para la industria química / de acero inoxidable / de acero - imagen - 2
Añadir a mis favoritos
Añadir al comparador

Características

Fluido
para gas
Aplicaciones
para la industria química
Materiales del cuerpo
de acero inoxidable, de acero
Otras características
con brida, de control asistido
Presión de calibración

Mín.: 2,5 bar
(36,3 psi)

Máx.: 102,1 bar
(1.480,8 psi)

DN

Mín.: 100 mm
(3,937 in)

Máx.: 200 mm
(7,874 in)

Descripción

Descripción
La válvula de seguridad pilotada Tipo 814 (Pop Action) se abre de forma brusca para aliviar sobrepresiones y está diseñada para compensar grandes fuerzas de reacción. Dispone de dos salidas opuestas y es adecuada para aplicaciones de gas según normas industriales.

Características clave
  • Válvula de seguridad pilotada con acción pop
  • Dos salidas opuestas para equilibrar fuerzas de reacción
  • Aptas para servicios de gas; ejemplo de certificación: ASME UV (EE. UU.)
  • Opciones de junta de asiento: O-ring, metálica, placa de sellado


Aplicaciones e industrias
  • Petróleo y gas
  • Petroquímica
  • Sistemas de gas técnico


La solución óptima para
  • Protección de gases e instalaciones
  • Funcionamiento hasta el 96 % de la presión de ajuste
  • Gestión de grandes fuerzas de reacción


Características técnicas Tipo 814
Presión de ajuste (CE): 2,5 - 102,1 bar | 36,0 - 1480,0 psig
Presión de ajuste (ASME): 2,5 - 102,1 bar | 36,0 - 1480,0 psig
Rango de temperatura (CE/ASME): -162 a 300 °C | -260 a 572 °F
Capacidad: Orificio P+ - T+
Conexiones DIN EN 1092: DN 100 - DN 200
Conexiones ASME B16.5: NPS 4 a NPS 8
Clase de brida entrada DIN EN 1092: PN 10 - PN 100
Clase de brida entrada ASME B16.5: Clase 150 - Clase 600
Material del cuerpo: 1.0619, 1.4408 | SA 216 WCB, SA 351 CF8M, SA 352 LCB, SA 351 CF3M
Diámetro de paso más estrecho d₀: 95 - 180 mm | 3.74 - 7.087 in
Área de paso más estrecha A₀: 7088 - 25446,9 mm² | 10,986 - 39,443 in²
Junta de asiento: O-ring, metálica, placa de sellado

Características / especificaciones técnicas
  • Presión de ajuste (CE/ASME): 2,5 - 102,1 bar (36,0 - 1480,0 psig)
  • Rango de temperatura: -162 a 300 °C (-260 a 572 °F)
  • Conexiones: DN 100 - DN 200 (DIN EN 1092); NPS 4 - NPS 8 (ASME B16.5)
  • Clases de brida: PN 10 - PN 100 (DIN); Clase 150 - Clase 600 (ASME)
  • Materiales del cuerpo: 1.0619, 1.4408; SA 216 WCB, SA 351 CF8M, SA 352 LCB, SA 351 CF3M
  • Diámetro de orificio d₀: 95 - 180 mm
  • Área de orificio A₀: 7088 - 25446,9 mm²
  • Opciones de junta de asiento: O-ring, metálica, placa de sellado
