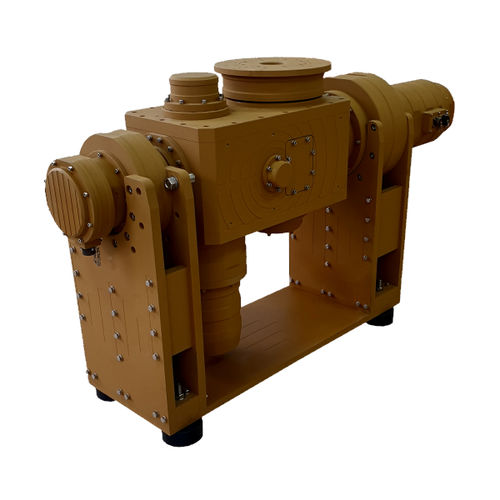

Posicionador motorizado AZL100 series

electromecánicoelectromagnéticorotativo

Resumen Cuando se consideran los posicionadores de acimut sobre elevación, nuestra serie AZL100 puede darse como ejemplo. Se utiliza principalmente como posicionadores de antena, pero también es adecuada para otros fines de posicionamiento, como el posicionamiento de sensores, la automatización de fábricas, aplicaciones de I+D, etc. Estas series son robustas y pueden funcionar en condiciones exteriores de forma continua. La serie AZL100 puede resistir las cargas dinámicas resultantes de la acción del viento, además de las fuerzas estáticas debidas a las cargas útiles. Principalmente, la serie AZL100 son posicionadores de dos ejes, tipo AZ/EL, de acimut sobre elevación, normalmente capaces de girar antenas más pesadas y anchas. La serie puede realizar un funcionamiento estable entregando un par de 828 Nm a una velocidad de 6,8 grados/segundo o 414 Nm a 13,5 grados/segundo, según su modelo. En otras palabras, estos posicionadores pueden girar una carga útil desequilibrada (de montaje superior, suponiendo que el centro de la masa está en la superficie superior de la mesa de rotación acimutal) con una masa de 400 kg o 200 kg alrededor de sus ejes de elevación. Tenga en cuenta que proporcionamos estos datos de velocidad en condiciones de "carga" para dar una idea sobre nuestras características de par y velocidad. Nuestra serie AZL100 tiene una precisión de posicionamiento y repetibilidad dentro del rango de ±0,02 grados. También satisfacen las pruebas de grado militar MIL-STD-810F, como la temperatura de funcionamiento y de almacenamiento, la humedad, la lluvia y el hielo y la congelación. Aplicaciones Posicionamiento de antenas y sensores electro-ópticos Rastreo Aplicaciones científicas y de I+D Cámaras anecoicas Mediciones de antenas Características principales Hasta 800Nm de par entregado a una velocidad de 6,8 grados/seg. Alta precisión de posicionamiento angular Amplio rango de temperatura de funcionamiento Cumple los requisitos de la norma MIL-STD-810F Control de bucle cerrado Software de control posicional
