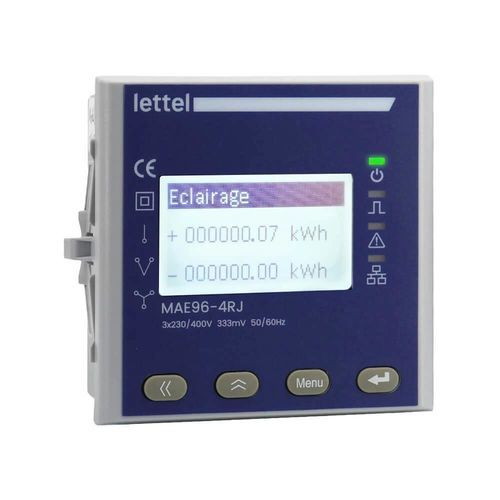

Contador de energía eléctrica trifásico MAE96-4RJ

monofásicopara montaje sobre panelmultifunción

La unidad de medición MAE96-4RJ proporciona una medición completa y precisa de 4 circuitos trifásicos o 12 monofásicos. - **Mediciones:** La unidad mide hasta **12 circuitos monofásicos** o **4 circuitos trifásicos o tetra**. **➞ Medición de corriente:** a través de transformadores de corriente Enerclip con conectividad RJ12. **➞ Medición de voltaje:** directa o a través de transformadores de voltaje. - **Precisión:** Medición de energía activa clase 0,5S. - **Eléctrico:** Fuente de alimentación auxiliar 36 … 270 V AC/DC. - **Físico:** Dimensiones del panel frontal 96x96mm, para ser empotrado en un corte de 91×91 mm. Pantalla LCD retroiluminada con 4 líneas de visualización. - **Comunicación:** Transmisor de pulsos en energía activa. Modbus RTU en puerto RS485. - **Entradas y Salidas:** El modelo MAP4-34RJ-IO-TCP está equipado con 6 entradas digitales y 1 salida de relé programable. - **Multi-medición:** Mide las principales magnitudes eléctricas para un análisis detallado del circuito: energías activas y reactivas ┃ importadas y exportadas ┃ voltaje, corriente ┃ potencias activas ┃ reactivas y aparentes ┃ factor de potencia ┃ frecuencia ┃ demandas, ┃ valores extremos ┃ desequilibrios ┃ armónicos hasta el orden 31 ┃ y más… - **Control de circuitos y alarmas:** El relé es programable al alcanzar umbrales mínimos o máximos de corriente, voltaje, potencia, desequilibrio de fase, … permitiendo: **➞** **proteger** los circuitos eléctricos **➞** realizar **funciones de alarma** en caso de fallo o señal inapropiada **➞** realizar **deslastre** automático en caso de sobrecarga. - **Retroalimentación del estado del circuito:** Las 6 entradas digitales permiten conocer el estado de circuitos eléctricos auxiliares o dispositivos y alertar en caso de fallo o interrupción de un circuito. - **Registro de datos:** Los índices de energía y potencia se registran a una frecuencia programable en pasos de 1 minuto. La capacidad de registro de la unidad de medición es de 16,000 líneas de datos. Los datos registrados se pueden ver desde el software y exportar en formato .csv. - **Compacidad:** Permite el análisis de 4 circuitos trifásicos o 12 monofásicos en un solo dispositivo posicionado en la puerta del armario eléctrico. - **Facilidad de instalación:** La conexión de CTs por cable RJ12 reduce el tiempo de cableado y evita cualquier riesgo de error. Los sensores de corriente de apertura permiten la instalación sin desconectar el circuito medido. - **1 dirección Modbus por dispositivo:** Solo 1 dirección Modbus para las mediciones de 4 circuitos trifásicos o 12 monofásicos permite multiplicar el número de circuitos medidos por bucle RS485. - **Supervisión:** Visualización de mediciones en pantalla desplazable o en software completo proporcionado de forma gratuita. Posibilidad de nombrar circuitos para identificar claramente los valores medidos. - **Aplicaciones:** El montaje empotrado y la facilidad de integración lo convierten en el instrumento de medición ideal para agregar puntos de medición de subcircuitos en armarios eléctricos existentes. La unidad de medición se despliega principalmente para el cumplimiento de decretos terciarios o Bacs. - **Conformidades:** CE, RoHS, REACh. - **Unidad de medición compatible con transformadores de corriente:** - CTs cerrados: MSC-TCF - CTs abiertos: MSC-TCO - Bucles Rogowski: MSC-TCR - **Cuadernos técnicos:** - Unidades de medida eléctrica - Comprender las perturbaciones armónicas - Problema de energía negativa: diagnóstico y soluciones técnicas - **Artículos:** - La solución Enerclip - **Características / Especificaciones técnicas:** - Mide hasta 12 circuitos monofásicos o 4 circuitos trifásicos - Entradas de CT por cables RJ12 - Comunicación Modbus RTU en RS485 - Salida de relé programable - Montaje empotrado 96x96mm (corte 91x91mm) - Pantalla LCD retroiluminada 4 líneas - Fuente de alimentación auxiliar 36 … 270 V AC/DC - Clase de precisión de energía activa 0,5S - 6 entradas digitales, 1 salida de relé programable - Registro de hasta 16,000 líneas de datos - Conformidades CE, RoHS, REACh
