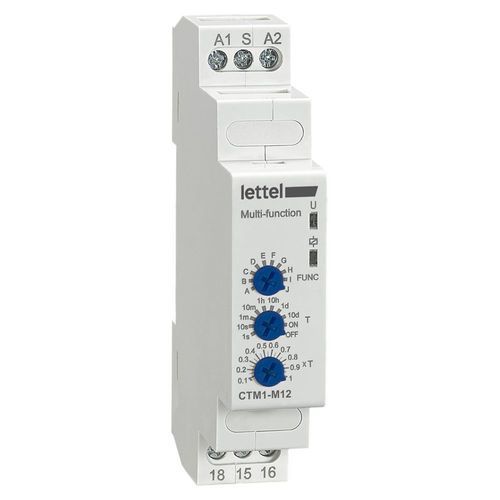

Temporizador digital CTM1-Mx2 series

electrónicode flash intermitentemultifunción

Descripción
Temporizador multifunción con 1 o 2 contactos. El relé temporizado CTM1-Mx2 ofrece 10 funciones eléctricas en un diseño compacto, combinando simplicidad con reducido volumen.

Características

• Eléctricas: alimentación 12 … 240 V CA/CC. Inicio de la temporización al encender o mediante contacto externo. Contacto unipolar o bipolar conmutador 16 A / 250 V.
• Programación: 10 funciones disponibles, temporización ajustable de 0,1 s a 10 días mediante la escala de tiempos.
• Físicas: carcasa de 18 mm de ancho, para montaje en riel DIN. Ajustes mediante mandos en el frontal. Indicadores LED: verde (alimentación) y rojo (estado del relé).

Funcionalidades

• 10 funciones seleccionables: permite accionar equipos o circuitos eléctricos durante un tiempo determinado. Ejemplos de funciones: intermitente simétrico, arranque por contacto externo, contacto retardado, y otros esquemas de temporización disponibles.

Ventajas

• Fácil integración: carcasa compacta (1 módulo, 18 mm) para armarios y cuadros.
• Programación sencilla: mandos en el frontal para ajustes rápidos.
• Modularidad: 10 esquemas eléctricos para adaptarse a distintas aplicaciones.

Normas y certificaciones

• Conformidades: CE, RoHS, REACH.
• Norma aplicable: EN61812-1.

Variantes y códigos de pedido
Código pedido | Tipo de contacto | Estado stock
CTM1-M12 | 1x NO/NC | en stock
CTM1-M22 | 2x NO/NC | en stock

Descargas (documentos disponibles)

• Ficha de producto (CTM1-Mx2)
• Presentación gama CTM
• Catálogo general
• Manual de instrucciones

Especificaciones técnicas

• Alimentación: 12 … 240 V AC/DC
• Temporización: ajustable de 0,1 s a 10 días (escala de tiempos)
• Funciones: 10 funciones eléctricas (incluyendo intermitente simétrico, arranque por contacto externo, contacto retardado, ...)
• Contactos: 1x NO/NC (CTM1-M12) o 2x NO/NC (CTM1-M22), conmutador 16 A / 250 V
• Montaje: clip en riel DIN
• Ancho de carcasa: 18 mm (1 módulo)
• Ajustes: mandos en el frontal
• Indicadores: LED verde (alimentación), LED rojo (estado relé)
• Conformidades: CE, RoHS, REACH
• Norma: EN61812-1
