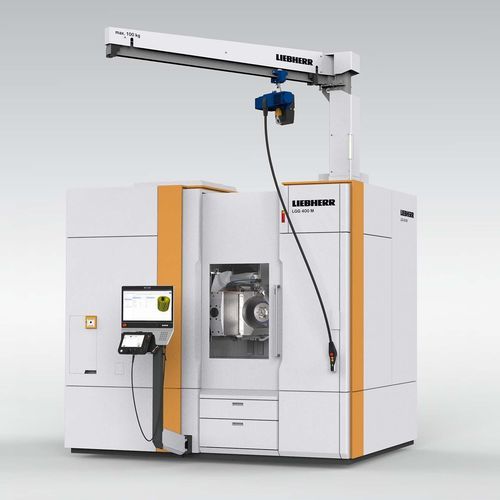

Rectificadora para engranajes LGG 180 - 280 / 400 M

cilíndricaNCde precisión

Longitud de máquina 3.000 mm Ancho de máquina 2.200 mm Altura de la máquina 3.000 mm Diámetro de la pieza de trabajo 180 - 400 mm Recorrido axial 660 mm Recorrido de desplazamiento 230 - 270 mm Posición mín. sobre la mesa 90 mm Ángulo giratorio del cabezal de rectificado 45 ° Grad Número de revoluciones de la pieza 3.000 min-1 Concepto de máquina La máquina rectificadora por generación y de perfil LGG 180/280 resulta apropiada para el mecanizado de elementos de dentado con un diámetro de hasta 180/280mm. Hay disponibles diversas variantes de mecanizado para satisfacer necesidades especiales de los clientes. Las máquinas rectificadoras por generación y de perfil aúnan tiempos breves de rectificado con una elevada calidad constante en la producción a gran escala. Los ejes X1 - Movimiento radial del carro del montante | VI - Movimiento tangencial de la herramiente | 21 - Movimiento axial del cabezal de rectificado | B1 - Movimiento giratorio de la herramiente | C2 - Movimiento giratorio de la pieza | A1 - Movimiento besculante de la herramiente | Z4 - Movimiento vertical del contramontante | 03 - Movimiento giratorio del cargador circular Características • Alta calidad y fiabilidad en toda la serie • Carga rápida gracias al cargador circular integrado • Tiempos de viruta a viruta • Ruedas: a partir de 4 segundos • Ejes: a partir de 6,5 segundos • Se precisa poco espacio • Facilidad de mantenimiento
