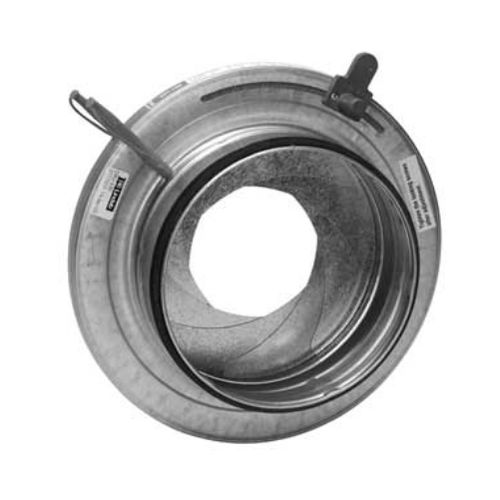

Compuerta de aire de regulación DIRU

de equilibradomanualcircular

La compuerta DIRU con caudalímetro permite medir el caudal de aire. La DIRU presenta las siguientes características: bajo nivel de ruido, flujo centrico, boquillas de medición fijas para una medición precisa del caudal y está equipada con dispositivos de regulación que pueden abrirse por completo, lo que significa que no se necesitan tapas de limpieza. Cumple con la clase de estanqueidad C. La tabla de dimensiones debe utilizarse para determinar la caída de presión en la compuerta con caudalímetro y para proporcionar información sobre el nivel de ruido en diferentes ajustes. A la hora de equilibrar el sistema, debe utilizarse la tabla de equilibrado. Existe un manual independiente de montaje, medición, equilibrado y mantenimiento para las compuertas con caudalímetro. Las paletas de la compuerta forman una brida de medición que permite medir el caudal. Midiendo la diferencia de presión entre las boquillas de medición, se puede calcular el caudal q [l/s] mediante la ecuación indicada en la compuerta. El valor de ajuste del regulador y el factor de corrección (factor k) coinciden, lo que significa que no es necesario consultar un gráfico para obtener el factor k a partir de un valor de ajuste. El caudal de aire se regula mediante una maneta. El diámetro de 80–630 cumple con la clase de presión A en posición cerrada. Material La compuerta está fabricada en chapa de acero galvanizado por inmersión en caliente. Instalación Tenga en cuenta la distancia recta necesaria antes o después de cualquier obstáculo, tal y como se indica en la ficha adjunta a las boquillas de medición, para obtener una medición precisa del caudal. Limpieza Al abrir completamente la compuerta, se accede al conducto. No olvide reajustar la compuerta tras la limpieza.
