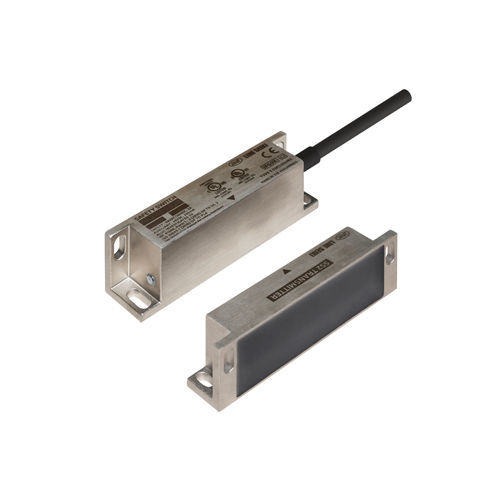

Interruptor unipolar SS2-OX-3 series

IP69KIECC22.2

Interruptor de seguridad sin contactoInoxidableIndependienteRelé de seguridad Combinable por condiciónCaracterísticasPLd según ISO 13849-1 en aplicaciones independientesMonitorización cruzada entre dos canalesCarcasa robusta de acero inoxidableModelosModelosSalida de seguridadSalida auxiliarMaterial de la carcasaSS2-OX-310ReléN.Contacto N.C. x 1Contacto N.C. x 1Salida SSR x 1Equivalente aSUS316L(SCS16)SS2-OX-320N.C.(Salida colector abierto PNP) x 1SS2-OX-330N.C.(Salida de colector abierto NPN) x 1EspecificacionesTensión de alimentación DC24V (-15%/+10%)Distancias de funcionamientoDistancia de funcionamiento nominal: 12mmDistancia de conmutación ON garantizada : 10mmDistancia de conmutación OFF garantizada : 15mm Histéresis : 2mm Precisión de repetición : ＜5%SeguridadProtección de salidaFusible interno 2ATemperatura de funcionamiento-25 - +60°CTipoNivel de codificación (ISO 14119)4 / BajoMTTFd＞100 añosNormas cumplidasISO 13849-1, ISO 14119, IEC 60204-1, IEC 61508-1, IEC 61508-2, IEC 62061, IEC 60947-5-3, UL 60947-1, UL 60947-5-2, CSA C22.2 n.º 60947-1, CSA C22.2 n.º 60947-5-2, CE, RoHSEspecificaciones detalladas del modeloModelosSS2-OX-310SS2-OX-320SS2-OX-330Salida de seguridadContacto N.A. x 1 N.C. Contacto x 1 (AC48V 2A (AC Uso General) / DC30V 2A (DC Resistivo) / DC5V 10mA Min.)Salida Auxiliar (x1)N.C. x 1(Salida SSR)N.C. x 1(Salida Colector Abierto PNP)N.C. x 1(Salida Colector Abierto NPN)DC24V 200mA Max.Configuración de contactosCorriente de funcionamiento60mA215mA60mUnidad de relé de seguridadPuede utilizarse con una unidad de relé de seguridad que reciba 1 entrada N.A. + 1 N.C. /No puede utilizarse con SM1-301 de Line SeikiDimensionesUnidad transmisora : 92 x 29 x 18 mmUnidad receptora : 92 x 29 x 24 mmDimensiónPesoUnidad transmisora : 190gUnidad receptora (cable incluido) : 370gClase de protecciónIP69KPLPLd (Cat.3), SIL2: Independiente (1 interruptor de seguridad)El nivel de rendimiento depende de la evaluación de todo el sistema: Combinado con una unidad de relé (1 N.O. + 1 N.C.)Especificaciones técnicas / CaracterísticasInterruptor de seguridad sin contacto con enclavamiento de puertaPLd según ISO 13849-1 en aplicaciones autónomasMonitorización cruzada entre dos canalesCarcasa robusta de acero inoxidable (Equivalente a SUS316L (SCS16))Salida de seguridad de relé: Contacto N.A. x 1, Contacto N.C. x 1Salida auxiliar: Salida de colector abierto SSR, PNP o NPN según modeloAlimentación: DC24V (-15%/+10%)Temperatura de funcionamiento: -25 a +60°CClase de protección: IP69KCumple las normas ISO 13849-1, ISO 14119, IEC 60204-1, IEC 61508-1/2, IEC 62061, IEC 60947-5-3, UL, CSA, CE, RoHSMTTFd: >100 añosDimensiones: Emisor 92 x 29 x 18 mm, Receptor 92 x 29 x 24 mmPeso: Emisor 190 g, Receptor (con cable) 370 g
