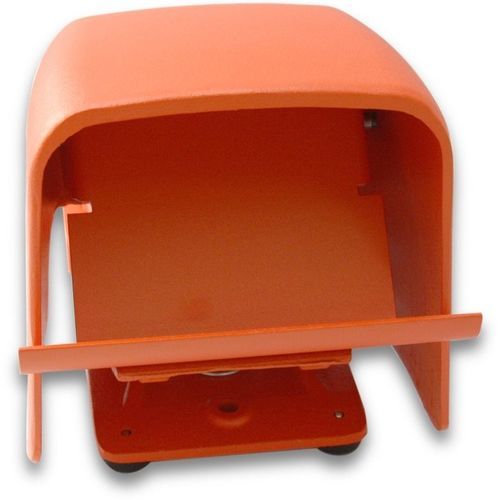

Interruptor de pedal de control 511-B2OXG

de seguridadde frenoeléctrico

Descripción general
El modelo 511-B2OXG de Hercules es un pedal anti-arranque diseñado para reducir activaciones no intencionadas mediante un protector Gated OX y una palanca de disparo con pestillo; indicado para equipos industriales que requieren un conmutador momentáneo DPDT de una sola etapa.

Detalles del producto

• Modelo: 511-B2OXG
• Marca: Hercules
• Tipo de interruptor: Eléctrico, acción momentánea de una sola etapa
• Circuitería: DPDT (Form CC)
• Entrada de cable: 3/4"-14 NPT roscada (estándar, simple)
• Color de carcasa: Naranja
• Material de carcasa: Hierro fundido (pedal y carcasa)
• Protector: Gated OX Shield
• Clasificaciones eléctricas: 20 A 125-250 VAC; 1 H.P. 125-250 VAC; Heavy Pilot Duty 250 VAC máx.

Características y beneficios

• La palanca de disparo con pestillo debe liberarse antes de presionar el pedal para reducir activaciones accidentales
• Liberración suave de la palanca y movimiento del pedal para operación consistente
• Resortes de retorno duales del pedal y mecanismo de enganche positivo
• Junta de cubierta de neopreno, anillos O en el eje de accionamiento y tornillo de tierra separado para sellado y puesta a tierra
• Pies de goma antideslizantes y tres orificios de montaje para instalación rígida en suelo o equipo

Materiales

• Pedal y carcasa en hierro fundido para resistencia estructural
• Protegido por un escudo de aluminio fundido
• Acabado de pintura: Naranja de señalización

Opciones

• Modelos con escudos sobredimensionados "O" y "OX" aceptan calzado de seguridad sobredimensionado y protectores metatarsianos; el "OX" proporciona 3/4" (19,1 mm) de apertura adicional vs "O"
• Entradas de conducto duales 1/2"-14 NPT y tamaños métricos disponibles por pedido especial
• Modelos twin y triple, variantes con protección y versiones RF inalámbricas disponibles por pedido especial

Recinto
NEMA Tipo 2, 4 y 13; UL enclosure 2, 4 y 13; CSA enclosure 2, 4 y 13; EN 60529 Grado de protección IP56

Propósito
Diseñado para prevenir activaciones accidentales; hermético contra goteo, polvo, agua y aceite, apto para entornos industriales

Aplicaciones

• Dobladoras
• Marcadoras de cajas
• Frenos
• Cortadores
• Limpiadores
• Sistemas de cierre
• Sistemas de transporte
• Máquinas de engaste
• Máquinas cortadoras de tubos y tuberías
• Cortadoras
• Máquinas de corte
• Taladradoras
• Mesas de taladro
• Fabricadores
• Máquinas de extracción de relleno
• Máquinas plegadoras
• Equipos de procesamiento de alimentos
• Sistemas de conformado
• Muelas
• Máquinas de rectificado
• Enhebradoras
• Tornos
• Elevadores
• Sistemas de marcaje
• Manejadores de materiales
• Microscopios
• Sistemas de control de lanzamiento de misiles
• Máquinas de moldeo
• Troqueladoras
• Escantilladoras
• Plataformas de perforación de petróleo
• Plataformas
• Posicionadores
• Tornos de alfarero
• Extractoras
• Equipos de punzonado
• Sistemas de rebobinado
• Remachadoras
• Raladoras
• Enrutadores
• Sierras
• Aserraderos
• Cortadores de chatarra
• Equipos de limpieza de alcantarillado
• Tijeras
• Máquinas de calzado
• Trituradoras
• Transbordador espacial
• Hiladoras
• Grapadoras
• Equipamiento quirúrgico
• Mesas
• Probadores
• Máquinas de laminado
• Máquinas roscadoras
• Máquinas de repujado y conformado
• Máquinas de conformado de extremos de tubo
• Dispositivos de expansión de tubo
• Centros de torneado/fresado
• Tornos
• Centros de mecanizado
• Platos giratorios
• Máquinas de atado y agrupado
• Control de tensión
• Cañones de agua
• Soldadores
• Equipos de bobinado
• Sistemas de trefilado

Especificaciones técnicas

• Modelo: 511-B2OXG
• Tipo de interruptor: Eléctrico
• Acción: Single Stage Momentary
• Circuitería: DPDT (Form CC)
• Entradas de cable: 3/4"-14 NPT roscada (estándar, simple)
• Color de carcasa: Naranja
• Material de carcasa: Hierro fundido (pedal y carcasa)
• Escudos y protecciones: Gated OX Shield (OX ofrece altura de apertura adicional vs O)
• Clasificaciones eléctricas: 20 A 125-250 VAC; 1 H.P. 125-250 VAC; Heavy Pilot Duty 250 VAC máx.
• Clasificaciones de carcasa: NEMA Tipo 2, 4 y 13; UL enclosure 2, 4 y 13; CSA enclosure 2, 4 y 13; EN 60529 IP56
• Sellado: Junta de cubierta de neopreno más anillos O en el eje de accionamiento; tornillo de tierra separado
• Montaje: Pies antideslizantes de goma y tres orificios para montaje rígido
• Opciones: Escudos sobredimensionados, entradas de conducto alternativas, modelos twin/triple, modelos con protección, versiones RF inalámbricas (pedido especial)
