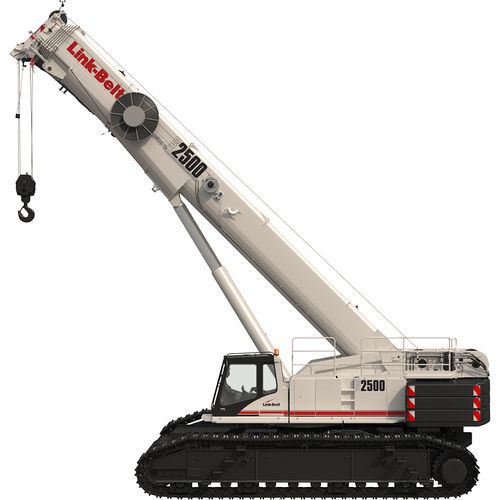

Grúa con orugas TCC-2500

de mástiltelescópicaen celosía

Altura base 223 mt a 2,8 m Pluma principal Pluma moldeada de siete secciones Longitud (mín.-máx.) 13,3 m – 68 m Sistema telescópico Pasador y pestillo Extensión de la pluma 3,7 m – 12,2 m – 20,4 m Extensiones de celosía 1 o 2 extensiones de 7,6 m Altura máxima de la punta 105,4 m Marca y modelo del motor Cummins QSL9 Tier 4 Final Potencia 239 kW a 1.800 rpm Tensión máxima del cable / Velocidad máxima del cable 12 965 kg / 123,1 m/min Peso estándar de la parte superior 69,8 kg Pesos inferiores de serie 19,9 kg Carga de transporte principal 48 605 kg Carga de desbordamiento 7 Características principales Pluma principal de 43,7 pies – 223 pies (13,3 m – 68 m) con pasador de accionamiento y pestillo Pluma opcional de tres tramos (12 pies – 40 pies – 67 pies) con una altura máxima en la punta de 301 pies Dos extensiones opcionales de pluma en celosía de 25 pies (7,6 m) Altura máxima en la punta de 351 pies (107 m) con las extensiones Ocho modos de pluma para maximizar las capacidades Las poleas de cabeza de nailon ligero reducen el peso total de la máquina y aumentan las capacidades de elevación La cabeza de pluma de paso rápido con polea de paso rápido permite pasar fácilmente el cable por la cabeza de la pluma La punta de pluma tipo «hammerhead» permite al operador trabajar con ángulos de pluma elevados Almohadillas de desgaste que no requieren engrase Polea auxiliar de serie en la pluma principal Selección y transporte de la tabla completa Tabla de escora seleccionable en RCL: 1, 2, 3 y 4 grados El transporte se realiza en ocho cargas La unidad principal se transporta con un peso de 107 154 libras (48 604 kg) una vez retirados los bastidores laterales Siete cargas adicionales de menos de 44 500 libras (20 185 kg) cada una Bastidores laterales con enganche y pasador, con fijación hidráulica Cuatro gatos hidráulicos espaciados para facilitar el montaje y desmontaje de los bastidores laterales Desplazamiento a alta velocidad de 1,6 mph (2,6 km/h) Pasarelas plegables
