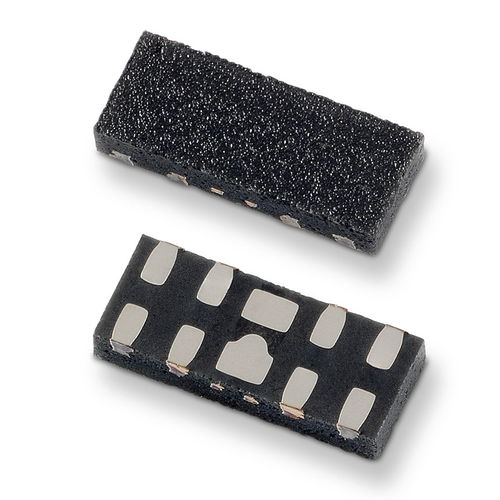

Matriz de diodos TVS SP3420 series

SMDde baja capacitanciade alta velocidad

El SP3420 incluye diodos de protección ESD de cuatro canales de capacidad ultrabaja y alto nivel para proteger la velocidad de transmisión de datos de alta velocidad, como USB 3.1, DisplayPort, Thunderbolt y e-SATA. La capacitancia típica de 0,32pF ayuda a garantizar la integridad de la señal y este robusto dispositivo puede absorber con seguridad golpes ESD repetitivos al nivel máximo especificado en la norma internacional IEC 61000-4-2 (Nivel 4, ±8kV de descarga de contacto) sin degradación del rendimiento disipar con seguridad 6A de corriente de sobretensión de 8/20μs (IEC 61000-4-5 2ª edición). - ESD, IEC 61000-4-2, ±12kV contacto, ±15kV aire - EFT, IEC 61000-4-4, 40A (5/50ns) - Rayo, IEC 61000- 4-5 2ª edición, 6A (tP=8/20μs) - Baja capacitancia de 0.32pF@1.5V (TYP) - Baja corriente de fuga de 0,02μA (TYP) a 3,3V - Baja tensión de funcionamiento y de bloqueo - Certificación AEC-Q101 - Sin halógenos, sin plomo y conforme a RoHS - Nivel de sensibilidad a la humedad (MSL -1) - Líneas de datos de ultra alta velocidad - USB 3.1, 3.0, 2.0 - DisplayPort(TM) - Thunderbolt (pico de luz) - V-by-One - Interfaces LVDS - Electrónica de consumo, móvil y portátil - Tablet PC y almacenamiento externo con interfaces de alta velocidad
