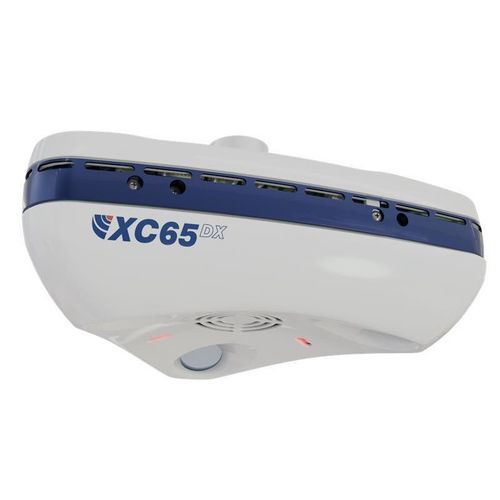

Cabezal de escáner láser XC65DX

Descripción
El XC65DX es un escáner en cruz que integra tres tiras láser en un único sensor. Los láseres están separados 120° y observan la pieza desde tres ángulos, permitiendo con una sola pasada adquirir el equivalente a tres exploraciones de un escáner lineal. La variante de largo alcance mantiene estas ventajas y mejora el acceso a geometrías empotradas u ocultas, con una distancia máxima de captura de hasta 170 mm (7,1"). Adecuado para superficies complejas y chapas, el XC65DX se utiliza comúnmente en inspección BIW, medición de juegos y enrases e inspección de piezas fundidas del tren motriz. Se monta frecuentemente en MMC de brazo horizontal para metrología de producción.

Características clave

• Diseño de triple tira láser (tres láseres en un sensor, separación 120°)
• Una sola pasada ofrece la densidad de datos equivalente a tres escaneos lineales
• Capacidad de largo alcance para acceder a áreas ocultas o empotradas (hasta 170 mm / 7,1")
• Adecuado para ranuras, orificios, surcos, superficies de cavidades y geometrías complejas de gran área
• Usos comunes: inspección BIW, medición de juegos y enrases, inspección de piezas fundidas del tren motriz; integración en MMC de brazo horizontal

Especificaciones técnicas

• Tipo de escáner: Cruz
• Puntos/segundo (modo cross scanner): 3 x 25.000
• Puntos/segundo (modo línea única): 1 x 75.000
• Velocidad de exploración: 75 Hz
• Puntos por línea: 900
• Distancia máxima de captura (largo alcance): hasta 170 mm (7,1")
• Separación de láseres: 120°

Aplicaciones típicas

• Inspección de ranuras, orificios y surcos en chapa
• Medición de juegos y enrases en carrocerías (BIW)
• Inspección de piezas fundidas del tren motriz
• Escaneado sobre abrazaderas y dentro de cavidades en MMC de producción
