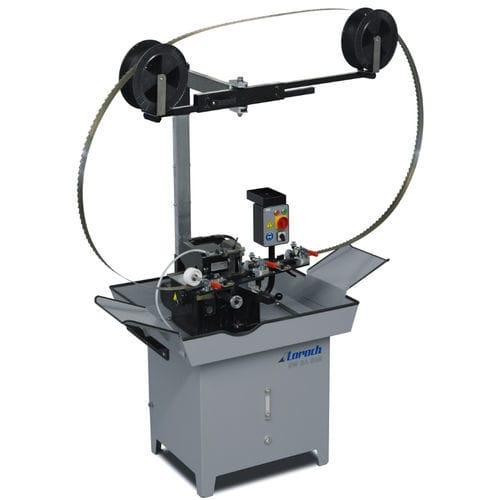

Rectificadora de herramientas CBN SW BA 80N

Afiladora de control electromecánico para hojas de sierra de cinta CV y bimetálicas con paso de diente constante Afilado en profundidad mediante el uso de una muela de CBN Sistema de refrigeración por agua integrado Hojas de sierra de cinta de 10 a 80 mm de ancho El proceso de afilado El proceso de afilado 1 La muela se desplaza hacia el interior del diente y contacta ligeramente con la cara del mismo. El proceso de afilado 2 En cuanto la muela ha llegado a la garganta del diente, la hoja de sierra es empujada hacia delante por medio del dedo de avance y la parte redonda del fondo está siendo rectificada. El proceso de afilado 3 La hoja de sierra sigue siendo alimentada hacia delante mientras la muela se retrae para rectificar el diente. El proceso de rectificado 4 Una vez completado el retroceso del diente, el dedo de avance se desliza hacia atrás para enganchar el siguiente diente.
