acoplamiento de enlace elastómero / flexible a la torsión / para árbol de transmisión / para problemas de alineación
Saga series

Añadir a mis favoritos en MyDirectIndustry
Añadir al comparador Quitar del comparador

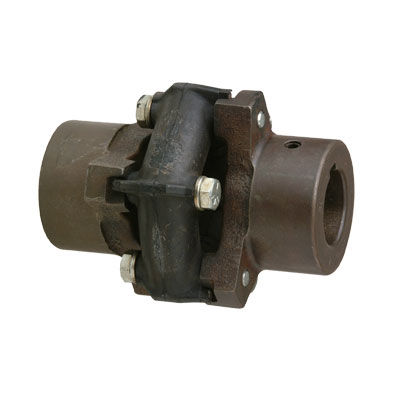

acoplamiento de enlace elastómero acoplamiento de enlace elastómero - Saga series
{{requestButtons}}

Características

  • Tipo:

    de enlace elastómero, flexible a la torsión

  • Uso previsto:

    para árbol de transmisión

  • Otras características:

    para problemas de alineación

  • Tipo de fijación:

    de brida

  • Par:

    Máx.: 6.779 Nm (4.999,9338 ft.lb)

    Mín.: 40 Nm (29,5025 ft.lb)

  • Velocidad de rotación:

    Máx.: 10.000 rpm (62.831,85 rad.min-1)

    Mín.: 2.200 rpm (13.823,01 rad.min-1)

Descripción

Acoplamientos de precompresión elastomérica
Menor rigidez torsional que otros acoplamientos de goma comprimida
Inigualables para aplicaciones de arranque/parada con sacudidas importantes
Sus aplicaciones incluyen unidades accionadas por pistones, compresores y unidades de trituración o molienda
Saga es un acoplamiento polivalente torsionalmente elástico que tolera todo tipo de desalineaciones. El diseño incorpora elementos de goma toroidales hexagonales u octogonales con accesorios de inserción metálicos ubicados en cada vértice durante el proceso de vulcanización. Estos accesorios metálicos llevan pernos que fijan el elemento a los dientes de los cubos cilíndricos forjados. Los accesorios de inserción incrustado también tienen dientes que se conectan con las superficies coincidentes de los cubos para poder apretar fácilmente los pernos faciales durante el montaje, sin retorcer la goma más allá de sus límites de elasticidad. La goma entre cada vértice está precomprimida, por lo que es mucho más resistente a las tensiones derivadas de diversas formas de desalineación y vibración torsional.
