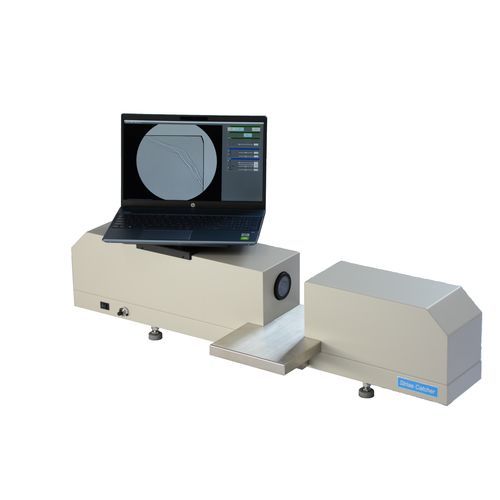

Aparato de control de defectos de superficie LSC-5100
Añadir a mis favoritos
Añadir al comparador
Características
- Aplicaciones
- de defectos de superficie
Descripción
Resumen del producto
Equipo para visualizar estrías y la uniformidad de materiales transparentes (cristales ópticos, filtros pasa-bajo para cámaras, etc.). El sistema emplea una disposición óptica de shadowgraph para captar la no uniformidad de brillo causada por las estrías, evitando el desenfoque de imagen típico de los montajes Schlieren con borde cuchillo. El software dedicado ClearBack realiza la corrección de fondo para facilitar la detección de defectos durante la inspección visual.
Guía de vídeo de la inspección
Guía en vídeo que muestra el procedimiento de inspección (vídeo de YouTube integrado en la página).
Especificación
Método de inspección: Shadowgraphy (shadowgraph). Tras la primera lente, la luz divergente procedente del filtro espacial se convierte en luz paralela; la segunda lente hace converger la luz para su captura por una cámara CCD. Cuando una muestra con estrías se coloca entre las lentes, la iluminación paralela se vuelve no uniforme y las variaciones de brillo son registradas por la CCD.
Campo de visión: aprox. φ45 mm
Fuente de luz: LED de alta luminosidad
Píxeles efectivos: 1080 (H) × 824 (V)
Opción: Soporte vertical (Peso: 10 kg)
PC: Windows 10 (64 bits) recomendado
Tamaño (estándar): W1030 × D160 × H205 mm (Peso: 29 kg). Soporte vertical (opción): W380 × D455 × H1245 mm
Software: ClearBack dedicado para corrección de fondo e inspección de defectos
Notas
Soporte vertical disponible como opción.
Especificaciones técnicas
Equipo para visualizar estrías y la uniformidad de materiales transparentes (cristales ópticos, filtros pasa-bajo para cámaras, etc.). El sistema emplea una disposición óptica de shadowgraph para captar la no uniformidad de brillo causada por las estrías, evitando el desenfoque de imagen típico de los montajes Schlieren con borde cuchillo. El software dedicado ClearBack realiza la corrección de fondo para facilitar la detección de defectos durante la inspección visual.
Guía de vídeo de la inspección
Guía en vídeo que muestra el procedimiento de inspección (vídeo de YouTube integrado en la página).
Especificación
Método de inspección: Shadowgraphy (shadowgraph). Tras la primera lente, la luz divergente procedente del filtro espacial se convierte en luz paralela; la segunda lente hace converger la luz para su captura por una cámara CCD. Cuando una muestra con estrías se coloca entre las lentes, la iluminación paralela se vuelve no uniforme y las variaciones de brillo son registradas por la CCD.
Campo de visión: aprox. φ45 mm
Fuente de luz: LED de alta luminosidad
Píxeles efectivos: 1080 (H) × 824 (V)
Opción: Soporte vertical (Peso: 10 kg)
PC: Windows 10 (64 bits) recomendado
Tamaño (estándar): W1030 × D160 × H205 mm (Peso: 29 kg). Soporte vertical (opción): W380 × D455 × H1245 mm
Software: ClearBack dedicado para corrección de fondo e inspección de defectos
Notas
Soporte vertical disponible como opción.
Especificaciones técnicas
- Método de inspección: Shadowgraphy (shadowgraph) — disposición óptica con filtro espacial, 1ª y 2ª lente, captura por CCD de la no uniformidad de brillo causada por las estrías
- Campo de visión: aprox. φ45 mm
- Fuente de luz: LED de alta luminosidad
- Píxeles efectivos (cámara): 1080 (H) × 824 (V)
- Opción: Soporte vertical (Peso: 10 kg)
- PC: Windows 10 (64 bits) recomendado
- Tamaño (estándar): W1030 × D160 × H205 mm (Peso: 29 kg)
- Tamaño soporte vertical (opción): W380 × D455 × H1245 mm
- Software: ClearBack dedicado para corrección de fondo e inspección de defectos
