Software de CAD 3DViz

de visualizaciónde mediciónTCP

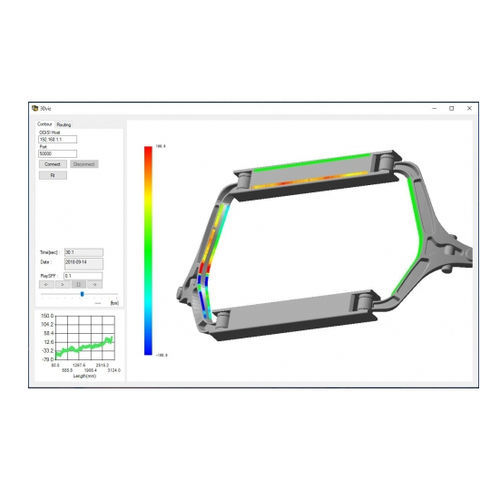

El software 3DViz proporciona una visualización intuitiva en 2D y 3D de datos de sensores de alta definición. El software permite visualizar los datos de deformación o temperatura de un sistema ODiSI directamente en un modelo CAD 3D o en una imagen 2D. El software 3DViz proporciona una visualización gráfica de los datos de deformación y temperatura adquiridos por un sistema ODiSI. Basta con cargar un archivo .stl o un archivo gráfico del artículo de prueba, trazar la ruta del sensor de fibra óptica en el modelo o la imagen y, a continuación, visualizar los datos de deformación o temperatura codificados por colores directamente en la imagen o el modelo 3D. Los datos de deformación y temperatura ODiSI se pueden mapear y visualizar en tiempo real, suscribiéndose a la transmisión de datos del sensor desde un sistema ODiSI Serie 6000 en red. Alternativamente, los datos ODiSI pueden cargarse y reproducirse a partir de datos ODiSI previamente adquiridos. El software de visualización de datos de sensores puede crear vídeos de la evolución de la deformación y la temperatura a lo largo del tiempo para proporcionar una mayor comprensión de los diseños. Características principales Interprete y comprenda fácilmente datos complejos Visualice grandes conjuntos de datos mediante mapas de contorno y 3D o 2D Visualice los datos de medición en tiempo real o reproduzca los datos registrados Especificaciones Archivos de modelos 3D compatibles: archivos .stl Archivos de imagen 2D compatibles - .bmp, .png, .jpg, .jpeg, .tif, .tiff Reproducción de datos - archivos de datos ODiSI 6000 Pruebe el software durante 30 días
