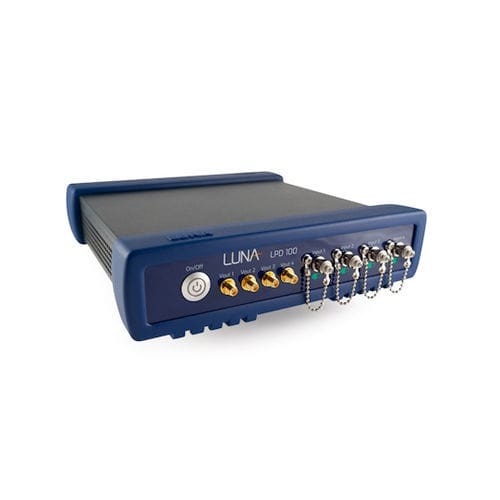

Detector fotodiodo LPD 100

dinámicoanalógicode multicanal

El detector logarítmico multipuerto LPD 100 es un útil amplificador fotodiodo diseñado para medir niveles de luz bajos, por debajo de - 90 dBm. El Log Detector de Luna es un útil amplificador de fotodiodo diseñado para medir niveles bajos de luz, por debajo de - 90 dBm y producir una señal eléctrica logarítmica lineal. Viene con dos opciones de cuatro canales. El LPD 100 es especialmente adecuado para realizar medidas de potencia de alto rango dinámico en aplicaciones relacionadas con el bucle cerrado. Por ejemplo, en el seguimiento de polarización, concretamente cuando se intenta realizar un seguimiento a un nivel de luz mínimo, en el que la generación de una señal de realimentación de seguimiento fiable podría ser un problema complicado. Características principales Calibrado a partir de 10 dBm. Respuesta mayor hasta 4 MHz Salida de tensión analógica (SMA) con un solo búfer Especificaciones Rango de longitud de onda operativa - 1000nm - 1680nm Tipo de fibra: SM Tipo de conector óptico - FC/APC Desviación de salida - 0,6 ± 0,2 V Tensión de salida (V) máx@10dbm - 2,5 ± 0,1 V Impedancia de salida del puerto SMA (Ω) - 50Ω El rango dinámico óptico probado es de 95 dB - -85 dBm - +10 dBm Rango de respuesta en frecuencia (potencia óptica -85 ~ 10dBm) - 0,1MHz - 4MHz Fuente de alimentación - AC 100~240V / 15VA Temperatura de funcionamiento - 0°C - 50°C Temperatura de almacenamiento - -20°C - 70°C Dimensiones - 230mm (L) x 240 mm(W) x 60mm (H)
