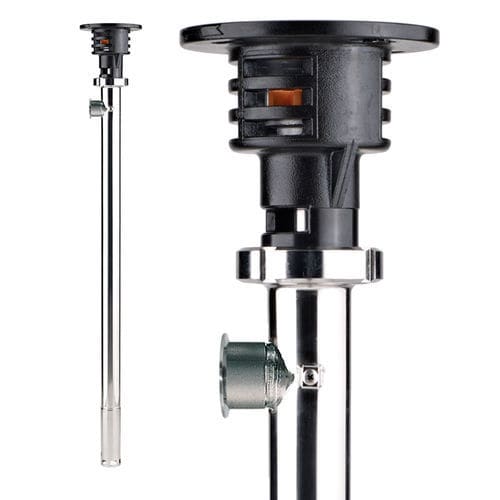

Unitad de bomba de cavidad progresiva B70V-D

para productos agroalimentarioscon motor eléctricoautocebante

Descripción
La bomba de tornillo excéntrico B70V-D en ejecución PURE es una bomba de desplazamiento positivo para fluidos de viscosidad media a alta y medios muy viscosos hasta el límite de fluidez. Según el caso de aplicación, hay disponibles varios motores trifásicos que se pueden combinar con la unidad de bombeo para ofrecer flexibilidad operativa y optimización de recursos.

• también disponible en profundidades de inmersión especiales
• ejemplos de medios: productos cosméticos viscosos, alimentos, etc.

Características y ventajas

• Caudal volumétrico uniforme
• Limpieza fácil y rápida
• Transporte de producto suave y con baja pulsación
• Funcionamiento silencioso y bajo desgaste
• Amplia gama de motores de accionamiento robustos y potentes
• Aprobada según la Directiva ATEX 2014/34/UE, Categoría 1/2

Datos técnicos
Conexión: Tri‑Clamp
Eje de transmisión (material): Acero inoxidable (1.4571)
Tipo de sello: Junta mecánica (GLRD)
Toma de presión (DN): 50
Protección contra explosiones: No
Altura de elevación máx. (bar)*: 6
Temperatura máx. del medio bombeado (°C): 140
Caudal máx. (l/min)*: 12
Tipo de accionamiento / forma de impulsor: Eje de torsión (para medios de viscosidad media)
Junta mecánica (materiales): WC, SiC, EPDM
Material del cuerpo de la bomba: Acero inoxidable (1.4571 / 1.4404)
Rotor (material): Acero inoxidable (1.4571)
Sello estático (material): EPDM
Estator (material): PTFE (politetrafluoroetileno)
Tamaño del estator: 12.1
Diámetro máx. del tubo de inmersión (mm): 54
Profundidad de inmersión (mm): 1000
Tipo: B70V-D PURE
Viscosidad máx. (mPas)*: 100000
Certificación: Conforme a FDA, Reglamento (CE) 1935/2004

Características / especificaciones técnicas

• Conexión: Tri‑Clamp
• Eje de transmisión: Acero inoxidable (1.4571)
• Tipo de sello: Junta mecánica (GLRD) – materiales WC, SiC, EPDM
• Toma de presión: DN 50
• Protección contra explosiones: No
• Altura de elevación máx.: 6 bar
• Temperatura máx. del medio bombeado: 140 °C
• Caudal máx.: 12 l/min (valor de banco de pruebas, ver notas)
• Tipo de accionamiento / forma de impulsor: Eje de torsión (para medios de viscosidad media), eje cardán opcional
• Materiales del cuerpo de la bomba y rotor: Acero inoxidable (1.4571 / 1.4404)
• Estator: PTFE, tamaño del estator 12.1
• Sello estático: EPDM
• Diámetro máx. del tubo de inmersión: 54 mm, profundidad de inmersión: 1000 mm (profundidades especiales disponibles)
• Denominación: B70V-D PURE
• Viscosidad máx.: hasta 100000 mPas
• Certificaciones: Conforme a FDA, Reglamento (CE) 1935/2004
