Instrumento de medida de campo electromagnético RWD – 64PC

USBcon visualizaciónanalógico

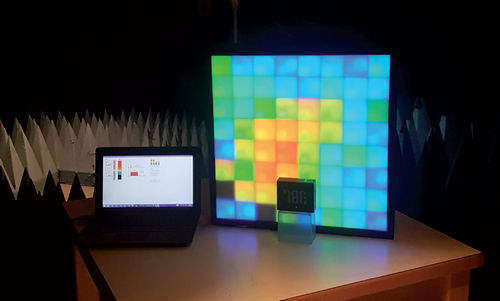

RWD - 64PC Este nuevo sistema de medición y visualización de la radiación EM incluye 64 sensores que operan entre 50 MHz y 3 GHz. La comunicación bidireccional (USB) se establece entre todos los sensores y un PC. Este permite ajustar en tiempo real la sensibilidad y la dinámica así como la velocidad de adquisición. El software desarrollado permite el registro y la lectura de los datos así como un análisis en profundidad de los resultados. Presentación Ajuste en tiempo real de la sensibilidad del sensor. Sensibilidad : -60 dBm a 0 dBm Número de sensores: 64 Rango dinámico mínimo: 3 dB Ancho de banda : 50 MHz a 3 GHz Número de colores mostrados: 1024 Velocidad de adquisición: 50 máx. (1 adquisición = 64 sensores) Registro de datos : .dat .bin Aplicaciones Distribución del campo EM en una cámara de reverberación. Con la función MaxHold, es posible comprobar la distribución del campo electromagnético dentro de una cámara de reverberación. La función MaxHold en un giro de agitador Verificación de que cada sensor registra un valor máximo Visualización en función del tiempo (Burst) Con una velocidad de adquisición de 50 Img/s es posible observar la evolución de la imagen después de breves fenómenos (> 20ms) en función del tiempo. La función de desplazamiento (película) permite visualizar continuamente en 2D la evolución del campo. La función de curva permite visualizar directamente la evolución del campo (media móvil sobre N adquisiciones) en varios sensores previamente seleccionados.
