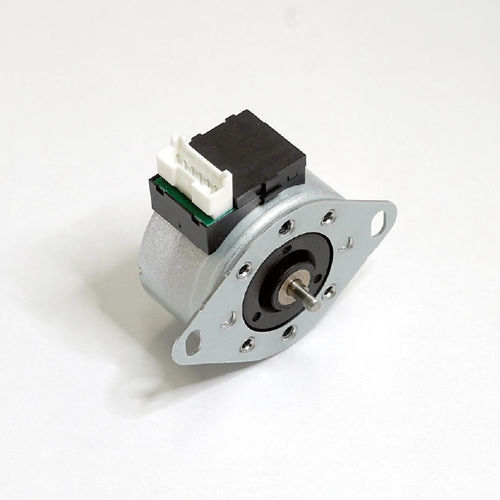

Motor paso a paso K series

12 V24 Vindustrial

Resumen del producto
Motores paso a paso en lazo abierto que funcionan sin sensores de posición. Diseñados para cubrir diversas necesidades y facilitar integraciones de sistema de coste reducido. Usos habituales: impresoras, fotocopiadoras, escáneres y aplicaciones de control en general.

KFL20M
Tamaño: Diámetro exterior: φ20 mm; Espesor: 13,2 mm
Ángulo de paso: 15°
Tipo de accionamiento: Bipolar
Resistencia: 12,5 Ω, 34,5 Ω
Par dinámico (aprox.): hasta 0,9 cN·m

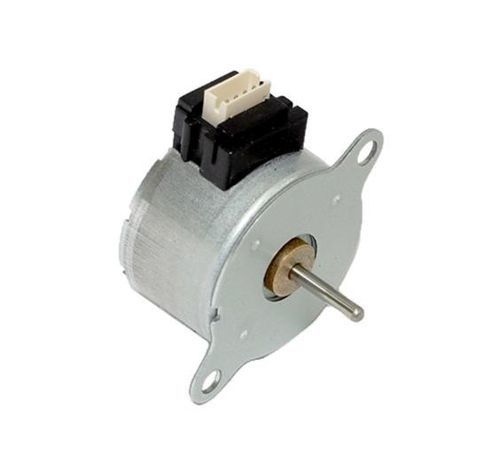

KFL25L
Tamaño: Diámetro exterior: φ25 mm; Espesor: 15,8 mm
Ángulo de paso: 7,5°
Paso de montaje estándar: 32 mm
Tipo de cable (lead): disponible
Tipo de conector: disponible
Tipo de accionamiento: ① Bipolar ② Unipolar

KJL35S
Tamaño: Diámetro exterior: φ35 mm; Espesor: 15,2 mm
Ángulo de paso: 7,5°
Paso de montaje estándar: 42 mm
Tipo de cable: disponible
Tipo de conector: disponible
Tipo de accionamiento: ① Bipolar ② Unipolar

KJL35L
Tamaño: Diámetro exterior: φ35 mm; Espesor: 19,6 mm
Ángulo de paso: 7,5°
Paso de montaje estándar: 42 mm
Tipo de cable: disponible
Tipo de conector: disponible
Tipo de accionamiento: ① Bipolar ② Unipolar

KCL42S
Tamaño: Diámetro exterior: φ42 mm; Espesor: 16 mm
Ángulo de paso: 7,5°
Paso de montaje estándar: 49,5 mm
Tipo de cable: disponible
Tipo de conector: disponible
Tipo de accionamiento: ① Bipolar ② Unipolar

KBL42S
Tamaño: Diámetro exterior: φ42 mm; Espesor: 16 mm
Ángulo de paso: 7,5°
Paso de montaje estándar: 49,5 mm
Tipo de cable: disponible
Tipo de conector: disponible
Tipo de accionamiento: ① Bipolar ② Unipolar

KBL42L
Tamaño: Diámetro exterior: φ42 mm; Espesor: 22,9 mm
Ángulo de paso: 7,5°
Paso de montaje estándar: 49,5 mm
Tipo de cable: disponible
Tipo de conector: disponible
Tipo de accionamiento: ① Bipolar ② Unipolar

KFL42L
Tamaño: Diámetro exterior: φ42 mm; Espesor: 23,9 mm
Ángulo de paso: 7,5°
Paso de montaje estándar: 49,5 mm
Tipo de cable: disponible
Tipo de conector: disponible
Tipo de accionamiento: ① Bipolar ② Unipolar

KFL49L / KXL49L
Tamaño: Diámetro exterior: φ49 mm; Espesor: 29,5 mm
Ángulo de paso: 7,5°
Paso de montaje estándar: 59,5 mm
Tipo de cable: disponible
Tipo de conector: disponible
Tipo de accionamiento: ① Bipolar ② Unipolar

KVL35S
Tamaño: Diámetro exterior: φ35 mm; Espesor: 8,9 mm
Ángulo de paso: 3,75°
Paso de montaje estándar: 42 mm
Tipo de cable: ① sí ② no
Tipo de conector: ① no ② sí
Tipo de accionamiento: ① Bipolar ② Unipolar

KDL42S
Tamaño: Diámetro exterior: φ42 mm; Espesor: 16 mm
Ángulo de paso: 3,75°
Paso de montaje estándar: 49,5 mm
Tipo de cable: disponible
Tipo de conector: disponible
Tipo de accionamiento: ① Bipolar ② Unipolar

Aplicaciones

• Impresoras
• Fotocopiadoras
• Escáneres
• Aplicaciones de control en general

Características / Especificaciones técnicas

• Motor de lazo abierto que funciona sin sensores de posición
• Rango de diámetro exterior: φ20 mm – φ49 mm (según modelo)
• Rango de espesores: 8,9 mm – 29,5 mm (según modelo)
• Variantes de ángulo de paso: 3,75°, 7,5°, 15°
• Tipos de accionamiento: Bipolar, Unipolar (según modelo)
• Pasos de montaje estándar: principalmente 32, 42, 49,5, 59,5 mm (por modelo)
• Disponibilidad de cable/conector según modelo
• Ejemplos representativos de resistencia: 12,5 Ω, 34,5 Ω (por ejemplo KFL20M)
• Referencia de par dinámico (según modelo): hasta ~0,9 cN·m (ej. KFL20M)
