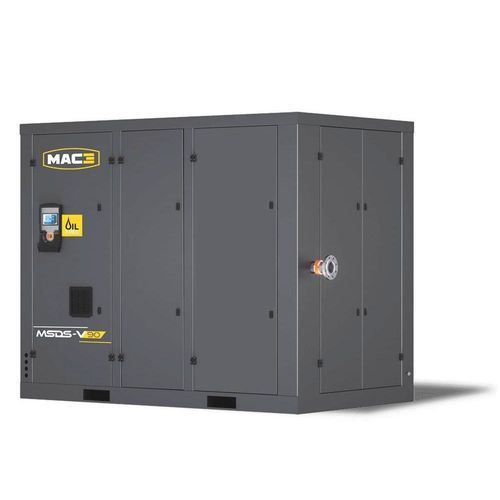

Compresor de tornillo MSDS-V series

de aireeléctricoestacionario

Resumen
Rango de potencia declarado 55 a 315 kW; la tabla muestra las variantes de 55 a 250 kW. La gama MSDS-V suministra aire 100 % exento de aceite para aplicaciones industriales, combinando compresión en 2 etapas y accionamiento directo.

DESTACADOS

• Aire 100 % exento de aceite
• Sistema de compresión de dos etapas
• Revestimiento especial de los rotores para larga vida de servicio
• Eficiencia mantenida en el tiempo
• Fiabilidad demostrada

RENDIMIENTO

• Funcionamiento hasta 45 °C ambiente
• Componentes de calidad industrial
• Controlador electrónico potente para gestión de procesos
• Alto rendimiento por accionamiento directo y motor IE4
• Bajos requerimientos de mantenimiento
• Diseño robusto para larga vida útil

ERGONOMÍA

• Puesta en marcha rápida
• Fácil manejo
• Controlador electrónico con funciones de mantenimiento preventivo
• Accesibilidad facilitada para el mantenimiento preventivo

EQUIPAMIENTO ESTÁNDAR
Motor eléctrico WEG

• IP55, aislamiento clase F
• Eficiencia IE4

Bloque vis GHH 2 etapas

• Fiabilidad y rendimiento demostrados

Controlador electrónico SMARTRONIC PLUS

• Alarmas y mantenimiento preventivo; control remoto
• Funcionamiento Maestro/Esclavo por conexión serie
• Temporizador semanal
• Protocolo MODBUS

Accionamiento directo

• Acoplamiento flexible
• Protección tipo campana para el acoplamiento

Sistema de enfriamiento premium

• Enfriamiento en dos etapas
• Ventilador radial
• Separadores de agua en ambas etapas

CAMPOS DE APLICACIÓN

• Industria alimentaria
• Electrónica
• Grandes industrias
• Sector médico-farmacéutico
• Industria automotriz
• Generación de energía

ESPECIFICACIONES
MODELO | POTENCIA (kW) | HP | CAUDAL m3/min @7,5 bar | @8,5 bar | @10 bar | SALIDA DE AIRE | DIMENSIONES (LxAxA) mm | PESO kg
MSDS-V 55 | 55 | 75 | 3,4 - 9,1 | 3,4 - 8,3 | 3,4 - 7,0 | 2" | 2450 x 1600 x 2160 | 2675
MSDS-V 75 | 75 | 100 | 3,4 - 12,1 | 3,4 - 11,3 | 3,4 - 10,6 | 2" | 2450 x 1600 x 2160 | 2935
MSDS-V 90 | 90 | 125 | 3,4 - 14,5 | 3,4 - 13,6 | 3,4 - 13,2 | 2" | 2450 x 1600 x 2160 | 3025
MSDS-V 110 | 110 | 150 | 3,4 - 14,5 | 10,0 - 18,2 | 10,0 - 17,0 | DN 80 | 3085 x 1825 x 2450 | 4100
MSDS-V 132 | 132 | 180 | 10,4 - 22,2 | 10,3 - 21,0 | 10,3 - 19,6 | DN 80 | 3085 x 1825 x 2450 | 4200
MSDS-V 160 | 160 | 220 | 10,0 - 26,9 | 9,8 - 25,5 | 9,8 - 23,5 | DN 80 | 3085 x 1825 x 2450 | 4000
MSDS-V 185 | 185 | 250 | 10,3 - 29,6 | 10,2 - 28,1 | 10,1 - 26,4 | DN 80 | 3085 x 1825 x 2450 | 4600
MSDS-V 200 | 200 | 270 | 18,2 - 35,0 | 18,0 - 31,4 | 17,9 - 28,5 | DN 100 | 3685 x 2140 x 2715 | 6300
MSDS-V 250 | 250 | 340 | 17,3 - 44,5 | 17,2 - 41,2 | 17,0 - 37,7 | DN 100 | 3685 x 2140 x 2715 | 6650

Características técnicas

• Rango declarado: 55 a 315 kW; variantes listadas hasta 250 kW
• Compresión: tornillo sin aceite de dos etapas
• Rotor: revestimiento especial para operación prolongada y mantenimiento de la eficiencia
• Motor eléctrico: WEG, IP55, aislamiento clase F, eficiencia IE4
• Controlador: SMARTRONIC PLUS con alarmas, mantenimiento preventivo, control remoto, Maestro/Esclavo por conexión serie, temporizador semanal, MODBUS
• Transmisión: accionamiento directo con acoplamiento flexible y protección de campana
• Refrigeración: sistema en dos etapas, ventilador radial, separadores de agua en ambas etapas
• Temperatura ambiente de funcionamiento: hasta 45 °C
• Salidas de aire: 2", DN 80 o DN 100 según el modelo
• Dimensiones y peso: ver la tabla de modelos
