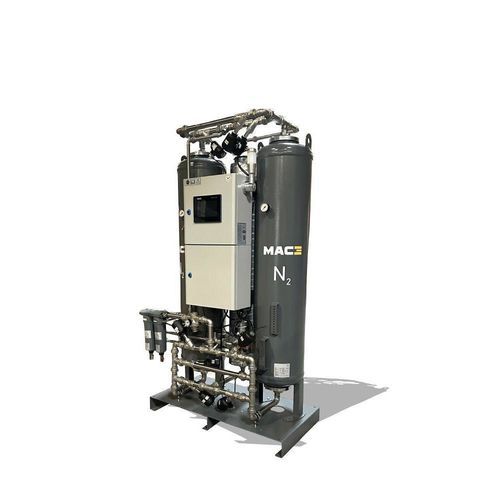

Generador de nitrógeno ultrapuro MP seriespara aplicaciones de alta purezaindustrialpara la industria agroalimentaria
Añadir a mis favoritos
Añadir al comparador
Características
- Características del gas
- para aplicaciones de alta pureza, ultrapuro
- Ámbito
- industrial, para la electrónica, para la industria agroalimentaria, para la industria del vino, para la industria metalúrgica
- Aplicaciones
- para corte láser
- Tecnología
- PSA, de tamiz molecular de carbono
- Otras características
- de acero inoxidable
- Caudal
Mín.: 0,65 m³/h
(22,955 ft³/h)Máx.: 1.957,6 m³/h
(69.131,992 ft³/h)- Presión de salida
Mín.: 0 Pa
(0 psi)Máx.: 1.000.000 Pa
(145,04 psi)- Pureza del gas
Mín.: 95 %
Máx.: 99,9999 %
- Potencias nominales
150 kW
(203,9 hp)
Descripción
Resumen
En MAC3 diseñamos y desarrollamos soluciones completas y de alto rendimiento para satisfacer necesidades de producción de nitrógeno. Producir nitrógeno directamente in situ con un generador de nitrógeno MAC3 ofrece independencia, disponibilidad inmediata y reducción de costes asociados a compra, transporte y almacenamiento de botellas o depósitos. La tecnología PSA utilizada garantiza fiabilidad, autonomía duradera y bajo mantenimiento. Cada generador se configura según requisitos de presión, caudal y pureza.
Ventajas
Tecnología: sistema PSA
Los generadores MAC3 se basan en adsorción por cambio de presión (PSA). El aire comprimido se filtra y se trata previamente para eliminar impurezas, pasa por columnas con tamiz molecular de carbono (CMS) que atrapan oxígeno y permiten pasar nitrógeno. Mediante ciclos alternos de adsorción y regeneración se obtiene nitrógeno estable y continuo con niveles de pureza muy elevados.
Aplicaciones
Tabla: Producción de nitrógeno - Nm³/h frente a concentración de oxígeno / pureza del nitrógeno
O2 Residual | 1 PPM | 5 PPM | 10 PPM | 50 PPM | 100 PPM | 500 PPM | 0,1 % | 0,5 % | 1,0 % | 2,0 % | 3,0 % | 5,0 %
Pureza N2 | 99,9999 % | 99,9995 % | 99,999 % | 99,995 % | 99,99 % | 99,95 % | 99,90 % | 99,50 % | 99 % | 98 % | 97 % | 95 %
MP01 | 0,65 | 0,75 | 0,85 | 1,15 | 1,6 | 2,0 | 2,35 | 3,4 | 4,2 | 5,5 | 6,3 | 8,0
MP02 | 1,3 | 1,5 | 1,7 | 2,3 | 3,2 | 4,0 | 4,7 | 6,8 | 8,4 | 11,0 | 12,6 | 15,8
MP03 | 2,6 | 3,0 | 3,5 | 4,6 | 6,4 | 8,0 | 9,4 | 13,6 | 16,8 | 22,0 | 25,6 | 31,6
MP04 | 3,9 | 4,5 | 5,1 | 6,9 | 9,6 | 12,0 | 14,1 | 20,4 | 25,2 | 33,0 | 37,8 | 47,4
MP05 | 5,2 | 6,0 | 6,8 | 9,2 | 12,8 | 16,0 | 18,8 | 27,2 | 33,6 | 44,0 | 50,4 | 63,2
MP06 | 6,5 | 7,5 | 8,5 | 11,5 | 16,0 | 20,0 | 23,5 | 34,0 | 42,0 | 55,0 | 63,0 | 79,0
MP07 | 9,1 | 10,5 | 12,0 | 16,2 | 22,4 | 28,0 | 32,9 | 47,6 | 58,8 | 77,0 | 88,6 | 110,6
MP08 | 12,1 | 13,5 | 16,0 | 20,7 | 28,8 | 36,0 | 42,3 | 61,2 | 75,6 | 99,0 | 114,2 | 142,1
MP09 | 14,7 | 16,5 | 20,0 | 25,3 | 35,2 | 44,0 | 51,7 | 74,8 | 92,4 | 121,0 | 139,8 | 173,7
MP10 | 17,3 | 19,5 | 24,0 | 29,9 | 41,6 | 52,0 | 61,1 | 88,4 | 109,4 | 143,0 | 165,4 | 205,2
MP11 | 19,9 | 22,5 | 28,0 | 34,5 | 48,0 | 60,0 | 70,4 | 102,0 | 126,2 | 165,0 | 191,0 | 236,7
MP12 | 22,5 | 25,5 | 32,0 | 39,1 | 54,4 | 68,0 | 79,4 | 115,6 | 143,0 | 187,0 | 216,6 | 268,2
MP13 | 29,0 | 33,0 | 40,5 | 50,6 | 70,4 | 88,0 | 102,9 | 149,6 | 185,0 | 242,0 | 279,6 | 347,2
MP14 | 38,1 | 43,5 | 52,5 | 62,1 | 92,8 | 116,0 | 135,8 | 197,2 | 243,8 | 319,0 | 368,2 | 457,8
MP15 | 47,2 | 57,0 | 68,5 | 82,8 | 121,6 | 152,0 | 178,1 | 258,4 | 319,4 | 418,0 | 482,4 | 599,9
MP16 | 59,1 | 70,5 | 84,5 | 103,5 | 150,4 | 188,0 | 220,4 | 319,6 | 395,0 | 517,0 | 596,6 | 742,1
MP17 | 71,4 | 34,0 | 100,5 | 124,2 | 179,2 | 224,0 | 262,7 | 380,8 | 470,6 | 616,0 | 710,8 | 884,1
MP18 | 83,5 | 97,5 | 116,5 | 144,9 | 208,0 | 260,0 | 305,0 | 442,0 | 546,2 | 715,0 | 825,0 | 1026,2
MP19 | 95,6 | 111,0 | 132,5 | 165,6 | 236,8 | 296,0 | 347,3 | 503,0 | 621,8 | 814,0 | 939,2 | 1168,3
MP20 | 110,3 | 127,5 | 152,5 | 190,7 | 272,0 | 340,0 | 399,0 | 578,0 | 714,2 | 935,0 | 1079,0 | 1342,0
MP21 | 125,0 | 150,0 | 180,5 | 225,4 | 313,6 | 392,0 | 469,4 | 664,4 | 823,6 | 1100,0 | 1244,4 | 1547,2
MP22 | 144,9 | 172,5 | 208,5 | 259,9 | 355,2 | 444,0 | 539,8 | 754,8 | 933,0 | 1265,0 | 1409,8 | 1752,4
MP23 | 163,9 | 194,5 | 236,5 | 294,4 | 396,8 | 496,0 | 610,2 | 843,2 | 1042,4 | 1430,0 | 1575,2 | 1957,6
Condiciones de funcionamiento
RANGO DE TEMPERATURA DE ENTRADA | 5-50 °C
PRESIÓN DE ENTRADA DE AIRE | 5-11 bar g
PRESIÓN DE SALIDA DEL NITRÓGENO | Hasta 10 bar g
REQUISITO DE ENTRADA DE AIRE | ISO: 8573.1:2010 (class 1.4.1)
Factor de corrección - Presión de entrada (5 a 11 bar g)
5 bar g | 0,75 | 6 bar g | 0,83 | 7 bar g | 0,91 | 8 bar g | 1,00 | 9 bar g | 1,13 | 10 bar g | 1,19 | 11 bar g | 1,22
Factor de corrección - Temperatura del aire de entrada (5°C a 50°C)
5°C | 0,85 | 10°C | 1,03 | 15°C | 1,02 | 20°C | 1,00 | 25°C | 0,93 | 30°C | 0,95 | 35°C | 0,80 | 40°C | 0,72 | 45°C | 0,60 | 50°C | 0,52
Tabla: Modelos MP - Dimensiones / Peso / Racores / Energía
MODELO | DIMENSIONES (An*L*Al) mm | PESO (kg) | Tamaño racores entrada aire BSP Hembra | Alimentación eléctrica | Potencia eléctrica
MP01 | 520 x 400 x 1145 | 45 | 1/2" | 230 V AC 50-60 Hz | 150 W
MP02 | 550 x 400 x 1400 | 85 | 1/2" | 230 V AC 50-60 Hz | 150 W
MP03 | 600 x 450 x 1620 | 120 | 1/2" | 230 V AC 50-60 Hz | 150 W
MP04 | 800 x 500 x 1500 | 165 | 1/2" | 230 V AC 50-60 Hz | 150 W
MP05 | 800 x 500 x 1700 | 200 | 3/4" | 230 V AC 50-60 Hz | 150 W
MP06 | 800 x 500 x 1700 | 290 | 1" | 230 V AC 50-60 Hz | 150 W
MP07 | 1180 x 650 x 1980 | 390 | 1" | 230 V AC 50-60 Hz | 150 W
MP08 | 1200 x 650 x 1935 | 485 | 1" | 230 V AC 50-60 Hz | 150 W
MP09 | 1200 x 650 x 2125 | 575 | 1 1/2" | 230 V AC 50-60 Hz | 150 W
MP10 | 1250 x 750 x 2100 | 680 | 1 1/2" | 230 V AC 50-60 Hz | 150 W
MP11 | 1400 x 700 x 1960 | 760 | 1 1/2" | 230 V AC 50-60 Hz | 150 W
MP12 | 1500 x 700 x 2100 | 960 | 1 1/2" | 230 V AC 50-60 Hz | 150 W
MP13 | 1600 x 750 x 2210 | 1200 | 1 1/2" | 230 V AC 50-60 Hz | 150 W
MP14 | 1750 x 1000 x 2150 | 1600 | 1 1/2" | 230 V AC 50-60 Hz | 150 W
MP15 | 1750 x 1000 x 2300 | 2000 | 2" | 230 V AC 50-60 Hz | 150 W
MP16 | 1820 x 1020 x 2380 | 2300 | 2" | 230 V AC 50-60 Hz | 150 W
MP17 | 1750 x 1020 x 2450 | 2700 | 2" | 230 V AC 50-60 Hz | 150 W
MP18 | 1950 x 1140 x 2300 | 3150 | 2 1/2" | 230 V AC 50-60 Hz | 150 W
MP19 | 1500 x 1740 x 2465 | 3685 | 2 1/2" | 230 V AC 50-60 Hz | 150 W
MP20 | 1680 x 1970 x 2300 | 4275 | 3" | 230 V AC 50-60 Hz | 150 W
MP21 | 1780 x 2170 x 2300 | 5000 | 3" | 230 V AC 50-60 Hz | 150 W
MP22 | 2000 x 2220 x 2350 | 5700 | 3" | 230 V AC 50-60 Hz | 150 W
MP23 | 2200 x 2320 x 2340 | 7000 | 3" | 230 V AC 50-60 Hz | 150 W
Características / especificaciones técnicas
En MAC3 diseñamos y desarrollamos soluciones completas y de alto rendimiento para satisfacer necesidades de producción de nitrógeno. Producir nitrógeno directamente in situ con un generador de nitrógeno MAC3 ofrece independencia, disponibilidad inmediata y reducción de costes asociados a compra, transporte y almacenamiento de botellas o depósitos. La tecnología PSA utilizada garantiza fiabilidad, autonomía duradera y bajo mantenimiento. Cada generador se configura según requisitos de presión, caudal y pureza.
Ventajas
- PLC SIEMENS con pantalla táctil para una visualización intuitiva
- Visualización en tiempo real de la pureza del nitrógeno
- Arranque y parada automáticos en función del consumo
- Depósito de homogeneización integrado para un rendimiento óptimo
- Sensor de O₂ de circonio para un control preciso
- Tuberías de acero inoxidable para mayor durabilidad
- Filtración de entrada para prolongar la vida útil del sistema
Tecnología: sistema PSA
Los generadores MAC3 se basan en adsorción por cambio de presión (PSA). El aire comprimido se filtra y se trata previamente para eliminar impurezas, pasa por columnas con tamiz molecular de carbono (CMS) que atrapan oxígeno y permiten pasar nitrógeno. Mediante ciclos alternos de adsorción y regeneración se obtiene nitrógeno estable y continuo con niveles de pureza muy elevados.
Aplicaciones
- Corte láser
- Industria agroalimentaria
- Química y farmacia
- Tratamiento de metales
- Electrónica y plásticos
Tabla: Producción de nitrógeno - Nm³/h frente a concentración de oxígeno / pureza del nitrógeno
O2 Residual | 1 PPM | 5 PPM | 10 PPM | 50 PPM | 100 PPM | 500 PPM | 0,1 % | 0,5 % | 1,0 % | 2,0 % | 3,0 % | 5,0 %
Pureza N2 | 99,9999 % | 99,9995 % | 99,999 % | 99,995 % | 99,99 % | 99,95 % | 99,90 % | 99,50 % | 99 % | 98 % | 97 % | 95 %
MP01 | 0,65 | 0,75 | 0,85 | 1,15 | 1,6 | 2,0 | 2,35 | 3,4 | 4,2 | 5,5 | 6,3 | 8,0
MP02 | 1,3 | 1,5 | 1,7 | 2,3 | 3,2 | 4,0 | 4,7 | 6,8 | 8,4 | 11,0 | 12,6 | 15,8
MP03 | 2,6 | 3,0 | 3,5 | 4,6 | 6,4 | 8,0 | 9,4 | 13,6 | 16,8 | 22,0 | 25,6 | 31,6
MP04 | 3,9 | 4,5 | 5,1 | 6,9 | 9,6 | 12,0 | 14,1 | 20,4 | 25,2 | 33,0 | 37,8 | 47,4
MP05 | 5,2 | 6,0 | 6,8 | 9,2 | 12,8 | 16,0 | 18,8 | 27,2 | 33,6 | 44,0 | 50,4 | 63,2
MP06 | 6,5 | 7,5 | 8,5 | 11,5 | 16,0 | 20,0 | 23,5 | 34,0 | 42,0 | 55,0 | 63,0 | 79,0
MP07 | 9,1 | 10,5 | 12,0 | 16,2 | 22,4 | 28,0 | 32,9 | 47,6 | 58,8 | 77,0 | 88,6 | 110,6
MP08 | 12,1 | 13,5 | 16,0 | 20,7 | 28,8 | 36,0 | 42,3 | 61,2 | 75,6 | 99,0 | 114,2 | 142,1
MP09 | 14,7 | 16,5 | 20,0 | 25,3 | 35,2 | 44,0 | 51,7 | 74,8 | 92,4 | 121,0 | 139,8 | 173,7
MP10 | 17,3 | 19,5 | 24,0 | 29,9 | 41,6 | 52,0 | 61,1 | 88,4 | 109,4 | 143,0 | 165,4 | 205,2
MP11 | 19,9 | 22,5 | 28,0 | 34,5 | 48,0 | 60,0 | 70,4 | 102,0 | 126,2 | 165,0 | 191,0 | 236,7
MP12 | 22,5 | 25,5 | 32,0 | 39,1 | 54,4 | 68,0 | 79,4 | 115,6 | 143,0 | 187,0 | 216,6 | 268,2
MP13 | 29,0 | 33,0 | 40,5 | 50,6 | 70,4 | 88,0 | 102,9 | 149,6 | 185,0 | 242,0 | 279,6 | 347,2
MP14 | 38,1 | 43,5 | 52,5 | 62,1 | 92,8 | 116,0 | 135,8 | 197,2 | 243,8 | 319,0 | 368,2 | 457,8
MP15 | 47,2 | 57,0 | 68,5 | 82,8 | 121,6 | 152,0 | 178,1 | 258,4 | 319,4 | 418,0 | 482,4 | 599,9
MP16 | 59,1 | 70,5 | 84,5 | 103,5 | 150,4 | 188,0 | 220,4 | 319,6 | 395,0 | 517,0 | 596,6 | 742,1
MP17 | 71,4 | 34,0 | 100,5 | 124,2 | 179,2 | 224,0 | 262,7 | 380,8 | 470,6 | 616,0 | 710,8 | 884,1
MP18 | 83,5 | 97,5 | 116,5 | 144,9 | 208,0 | 260,0 | 305,0 | 442,0 | 546,2 | 715,0 | 825,0 | 1026,2
MP19 | 95,6 | 111,0 | 132,5 | 165,6 | 236,8 | 296,0 | 347,3 | 503,0 | 621,8 | 814,0 | 939,2 | 1168,3
MP20 | 110,3 | 127,5 | 152,5 | 190,7 | 272,0 | 340,0 | 399,0 | 578,0 | 714,2 | 935,0 | 1079,0 | 1342,0
MP21 | 125,0 | 150,0 | 180,5 | 225,4 | 313,6 | 392,0 | 469,4 | 664,4 | 823,6 | 1100,0 | 1244,4 | 1547,2
MP22 | 144,9 | 172,5 | 208,5 | 259,9 | 355,2 | 444,0 | 539,8 | 754,8 | 933,0 | 1265,0 | 1409,8 | 1752,4
MP23 | 163,9 | 194,5 | 236,5 | 294,4 | 396,8 | 496,0 | 610,2 | 843,2 | 1042,4 | 1430,0 | 1575,2 | 1957,6
Condiciones de funcionamiento
RANGO DE TEMPERATURA DE ENTRADA | 5-50 °C
PRESIÓN DE ENTRADA DE AIRE | 5-11 bar g
PRESIÓN DE SALIDA DEL NITRÓGENO | Hasta 10 bar g
REQUISITO DE ENTRADA DE AIRE | ISO: 8573.1:2010 (class 1.4.1)
Factor de corrección - Presión de entrada (5 a 11 bar g)
5 bar g | 0,75 | 6 bar g | 0,83 | 7 bar g | 0,91 | 8 bar g | 1,00 | 9 bar g | 1,13 | 10 bar g | 1,19 | 11 bar g | 1,22
Factor de corrección - Temperatura del aire de entrada (5°C a 50°C)
5°C | 0,85 | 10°C | 1,03 | 15°C | 1,02 | 20°C | 1,00 | 25°C | 0,93 | 30°C | 0,95 | 35°C | 0,80 | 40°C | 0,72 | 45°C | 0,60 | 50°C | 0,52
Tabla: Modelos MP - Dimensiones / Peso / Racores / Energía
MODELO | DIMENSIONES (An*L*Al) mm | PESO (kg) | Tamaño racores entrada aire BSP Hembra | Alimentación eléctrica | Potencia eléctrica
MP01 | 520 x 400 x 1145 | 45 | 1/2" | 230 V AC 50-60 Hz | 150 W
MP02 | 550 x 400 x 1400 | 85 | 1/2" | 230 V AC 50-60 Hz | 150 W
MP03 | 600 x 450 x 1620 | 120 | 1/2" | 230 V AC 50-60 Hz | 150 W
MP04 | 800 x 500 x 1500 | 165 | 1/2" | 230 V AC 50-60 Hz | 150 W
MP05 | 800 x 500 x 1700 | 200 | 3/4" | 230 V AC 50-60 Hz | 150 W
MP06 | 800 x 500 x 1700 | 290 | 1" | 230 V AC 50-60 Hz | 150 W
MP07 | 1180 x 650 x 1980 | 390 | 1" | 230 V AC 50-60 Hz | 150 W
MP08 | 1200 x 650 x 1935 | 485 | 1" | 230 V AC 50-60 Hz | 150 W
MP09 | 1200 x 650 x 2125 | 575 | 1 1/2" | 230 V AC 50-60 Hz | 150 W
MP10 | 1250 x 750 x 2100 | 680 | 1 1/2" | 230 V AC 50-60 Hz | 150 W
MP11 | 1400 x 700 x 1960 | 760 | 1 1/2" | 230 V AC 50-60 Hz | 150 W
MP12 | 1500 x 700 x 2100 | 960 | 1 1/2" | 230 V AC 50-60 Hz | 150 W
MP13 | 1600 x 750 x 2210 | 1200 | 1 1/2" | 230 V AC 50-60 Hz | 150 W
MP14 | 1750 x 1000 x 2150 | 1600 | 1 1/2" | 230 V AC 50-60 Hz | 150 W
MP15 | 1750 x 1000 x 2300 | 2000 | 2" | 230 V AC 50-60 Hz | 150 W
MP16 | 1820 x 1020 x 2380 | 2300 | 2" | 230 V AC 50-60 Hz | 150 W
MP17 | 1750 x 1020 x 2450 | 2700 | 2" | 230 V AC 50-60 Hz | 150 W
MP18 | 1950 x 1140 x 2300 | 3150 | 2 1/2" | 230 V AC 50-60 Hz | 150 W
MP19 | 1500 x 1740 x 2465 | 3685 | 2 1/2" | 230 V AC 50-60 Hz | 150 W
MP20 | 1680 x 1970 x 2300 | 4275 | 3" | 230 V AC 50-60 Hz | 150 W
MP21 | 1780 x 2170 x 2300 | 5000 | 3" | 230 V AC 50-60 Hz | 150 W
MP22 | 2000 x 2220 x 2350 | 5700 | 3" | 230 V AC 50-60 Hz | 150 W
MP23 | 2200 x 2320 x 2340 | 7000 | 3" | 230 V AC 50-60 Hz | 150 W
Características / especificaciones técnicas
- Tecnología: adsorción por cambio de presión (PSA) con tamiz molecular de carbono (CMS)
- Purezas disponibles: hasta 99,9999% (según tabla de producción y O2 residual)
- PLC Siemens con pantalla táctil para control y visualización
- Sensor de O₂ de circonio para control preciso de pureza
- Arranque/parada automáticos según consumo
- Depósito de homogeneización integrado
- Tuberías en acero inoxidable
- Filtración y pretratamiento del aire de entrada
- Requisito de calidad del aire: ISO 8573.1:2010 (class 1.4.1)
- Rango de temperatura de funcionamiento: 5-50 °C
- Presión de entrada recomendada: 5-11 bar g
- Presión de salida de nitrógeno: hasta 10 bar g
- Modelos: MP01 a MP23 (capacidades aproximadas desde 0,65 Nm³/h hasta 163,9 Nm³/h a 1 ppm O₂)
- Alimentación auxiliar: 230 V AC 50-60 Hz, consumo eléctrico de control: 150 W (según modelo)
