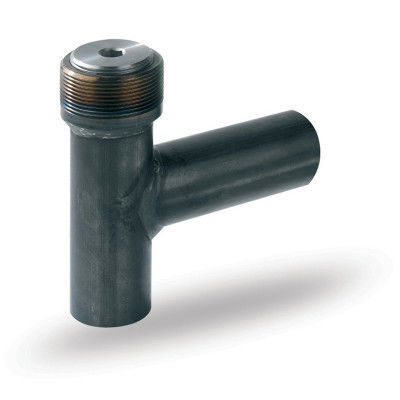

Conexión de tubo en T 138

de acero al carbono

Terminal TEE para conexiones de derivación. Utilizado en instalaciones de gas a presión media para tuberías de tipo IV (hasta 5 bar). - Materiales: - Cuerpo en acero al carbono según ISO 3183/API 5L, en bruto. - Manguito roscado en acero ASTM A105. - Tapón de cierre en acero ASTM A105 con doble junta tórica VITON. - Notas técnicas: - Conexión de entrada y salida para soldadura. - Normas: - UNI EN 1555-3 - ISO 4437-3 - UNI EN ISO 228-1 - Tabla dimensional: - Referencia: 1380000025, DN (pulgada): 1", DN (mm): 25, L (mm): 97, H (mm): 140, Peso (kg): 1.00 - Referencia: 1380000032, DN (pulgada): 1 1/4", DN (mm): 32, L (mm): 102, H (mm): 150, Peso (kg): 1.50 - Referencia: 1380000040, DN (pulgada): 1 1/2", DN (mm): 40, L (mm): 104, H (mm): 160, Peso (kg): 1.70 - Referencia: 1380000050, DN (pulgada): 2", DN (mm): 50, L (mm): 115, H (mm): 170, Peso (kg): 2.50 - Referencia: 1380000065, DN (pulgada): 2 1/2", DN (mm): 65, L (mm): 138, H (mm): 200, Peso (kg): 4.00 - Referencia: 1380000080, DN (pulgada): 3", DN (mm): 80, L (mm): 155, H (mm): 210, Peso (kg): 6.10 - Referencia: 1380000100, DN (pulgada): 4", DN (mm): 100, L (mm): 182, H (mm): 230, Peso (kg): 8.50 - Aplicación: Instalaciones de gas a presión media (hasta 5 bar) - Material del cuerpo: Acero al carbono (ISO 3183/API 5L) - Manguito roscado: Acero ASTM A105 - Tapón de cierre: Acero ASTM A105 con doble junta tórica VITON - Entrada/salida: Conexión para soldadura - Normas: UNI EN 1555-3, ISO 4437-3, UNI EN ISO 228-1 - Tamaños disponibles: DN 25 a DN 100 mm (1" a 4") - Peso: 1.00 kg a 8.50 kg dependiendo del tamaño - Presión máxima de operación (MOP): 5 bar
