Racor hidráulico 007

para carburanteneumáticoroscado

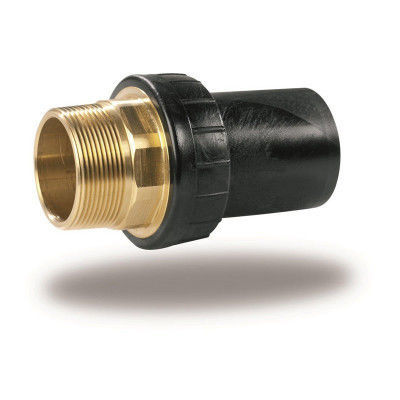

Adaptador de transición PE/latón con rosca macho para GAS (cónica). Fabricado por moldeo por inyección, se utiliza para conectar diferentes materiales (uno de los cuales debe ser polietileno) en instalaciones de tuberías para el transporte de agua potable. También se puede utilizar en instalaciones de gas hasta d63x2". - Aplicaciones: Uso de gas combustible, uso de agua, uso de agua potable, aplicación industrial, uso para prevención de incendios Materiales: - Cuerpo metálico de latón CW612N según UNI EN 12168. - Espiga de polietileno de alta densidad PE100, negro. - Junta tórica de NBR 70 Sh.A aprobada para gas y agua potable (DVGW). Certificaciones: - UNI EN 1555-3 (KIWA KIP-095784) - UNI EN 12201-3 D.M.174 (KIWA KIP-095789) - UNI EN ISO 15494 (KIWA KIP-095785) - DVGW G5600-1 (DW-7521CR0172) - DVGW GW335-B4 (DW-7511CR0155) - ACS C.M. 25.11.02 DGS/SD7A n.571 - PZH POLAND HK/W/0553/01/2012 Notas técnicas: - Conexión metal/PE conforme a la norma UNI 9736, con paso completo. - Certificado para uso en sistemas de agua potable según D.M. 174 de 2004. - Sometido a pruebas de presión según ISO 1167 y especificación de prueba MACPLAST adicional. - Dimensiones del polietileno según UNI EN 1555-3, espesor estándar SDR11. - Espiga soldable en PE para electrofusión UNI 10521 o soldadura a tope UNI 10520. - Rosca macho cónica, según UNI EN 10226-1 (exISO7/1) con sellado moleteado. - Utilizar una llave de gancho para el apriete. Características adicionales: - Equipado con junta tórica de seguridad interna. Más información: - Aprobado para uso en tuberías de GAS hasta DE63 x 2". Normas: - UNI EN 1555-3 - UNI EN 12201-3 - ISO 4437-3 - ISO 4427-3 - UNI EN ISO 15494 - UNI EN 10226-1 Especificaciones técnicas / Características: - PN 16 bar (agua) - MOP 5 bar (gas) - S5 / SDR11 Tabla dimensional: Referencia | DE (mm) | DN (pulgada) | DN (mm) | Ø (mm) | L (mm) | T (pulgada) | Peso (kg) 0070020015 | 20 | 1/2" | 15 | 40 | 95 | R 1/2" | 0.10 0070025020 | 25 | 3/4" | 20 | 45 | 90 | R 3/4" | 0.15 0070032025 | 32 | 1" | 25 | 55 | 105 | R 1" | 0.25 0070032032 | 32 | 1 1/4" | 32 | 55 | 105 | R 1 1/4" | 0.38 0070040032 | 40 | 1 1/4" | 32 | 65 | 120 | R 1 1/4" | 0.40 0070040040 | 40 | 1 1/2" | 40 | 75 | 120 | R 1 1/2" | 0.48 0070050025 | 50 | 1" | 25 | 75 | 115 | R 1" | 0.45 0070050040 | 50 | 1 1/2" | 40 | 75 | 125 | R 1 1/2" | 0.52 0070050050 | 50 | 2" | 50 | 85 | 130 | R 2 1/2" | 0.70 0070063040 | 63 | 1 1/2" | 50 | 85 | 135 | R 1 1/2" | 0.62 0070063050 | 63 | 2" | 50 | 85 | 140 | R 2" | 0.73 0070075050 | 75 | 2" | 50 | 110 | 145 | R 2" | 0.80 0070075065 | 75 | 2 1/2" | 65 | 110 | 155 | R 2 1/2" | 1.20 0070090080 | 90 | 3" | 80 | 125 | 170 | R 3" | 1.60 0070110100 | 110 | 4" | 100 | 155 | 200 | R 4" | 2.90 0070125100 | 125 | 4" | 100 | 155 | 200 | R 4" | 2.90
