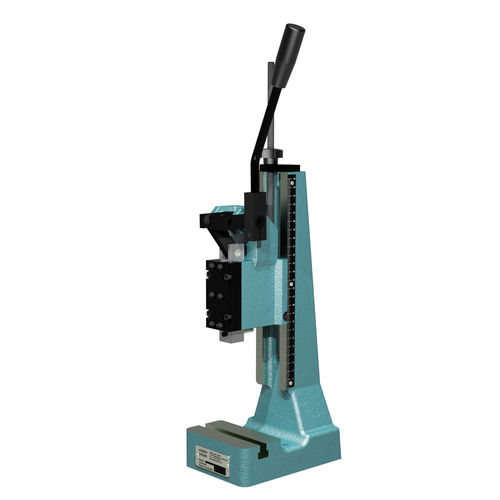

Prensa de palanca VK 500-40 series

manualde estampadode punzonar

Carrera de trabajo [mm]: - 0 Garganta [mm]: - 63 Tronco [mm]: - 0 Ranura en T [mm] similar a DIN 650: - 10 Øxprofundidad del cilindro [mm]: - 10H7 x 25 Ø del cilindro [mm] / superficie F [mm²]: - 21 x 21 Espacio necesario CxG [mm]: - 110 x 160 las prensas de palanca mäder sólo producen su fuerza nominal al final de la carrera, el punto muerto inferior (PMI). De este modo, la elevada presión de trabajo de la prensa se consigue mediante el mecanismo de palanca con un esfuerzo relativamente bajo (aproximadamente 150 N) por parte del usuario. Por lo tanto, las prensas de palanca se utilizan cuando se requiere toda la fuerza de la prensa en una distancia corta al final de la carrera de trabajo, por ejemplo, en el montaje, el punzonado, el remachado, el estampado, el pegado, etc. Las gargantas estándar de 63 mm, 100 mm y 250 mm permiten procesar una amplia selección de piezas. Dependiendo del modelo, la luz del día puede ajustarse de forma continua desde 43 mm hasta 375 mm. las prensas manuales de palanca de mäder pueden ampliarse con diversos extras que mejoran la funcionalidad de la prensa. El cilindro cuadrado tiene ventajas significativas en comparación con el cilindro redondo: - Protección absoluta contra la torsión - Carnero endurecido y rectificado con precisión - Guía del cilindro de prensado sin juego - Tiras de pluma reajustables para el cilindro cuadrado - Amplia superficie de localización de la herramienta - Guías en la herramienta, por lo tanto, generalmente innecesarias - Funcionamiento prácticamente sin mantenimiento
