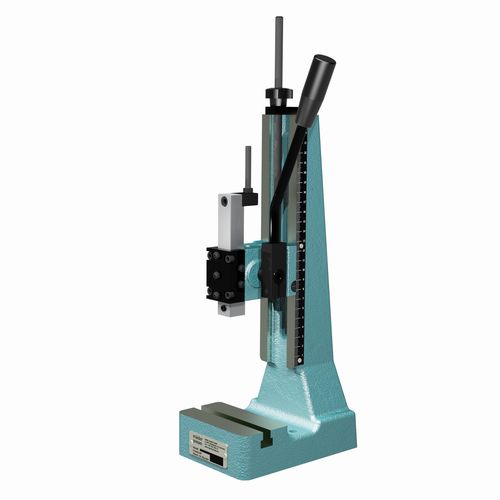

Prensa manual VZ 150-40 series

de cremallerade punzonarde pistón

Carrera de trabajo [mm]: 0 Garganta [mm]: 63 Troat [mm]: 0 Ranura en T [mm] similar a DIN 650: 10 Diámetro del carnero Øxprofundidad [mm]: 10H7 x 25 Ø del cilindro [mm] / superficie F [mm²]: 20 x 20 Espacio necesario CxG [mm]: 110 x 160 las prensas de cremallera mäder transmiten su fuerza de prensado de forma constante a lo largo de toda la carrera. La transmisión directa de la fuerza a través de la palanca manual permite una precisión extrema en la operación de prensado. La palanca de mano con ergonomía se fija en 360°: Se adapta a cualquier tamaño de cuerpo y aplicación. La palanca se inclina hacia un lado en una posición ergonómicamente cómoda: esto permite una visión libre del área de trabajo. La versión R/L de las prensas de cremallera permite una conversión sencilla y fácil para zurdos sin perder el ajuste de la herramienta. Ideal para compartir el trabajo en una sola prensa. El cilindro cuadrado tiene ventajas significativas en comparación con el cilindro redondo: - Protección absoluta contra la torsión - Carnero endurecido y rectificado con precisión - Guía del cilindro de prensado sin holgura - Tiras de pluma reajustables para el cilindro cuadrado - Amplia superficie de localización de la herramienta - Guías en la herramienta por lo tanto generalmente innecesarias - Funcionamiento prácticamente sin mantenimiento Las herramientas pueden fijarse de forma segura mediante un tornillo. las prensas de cremallera mäder tipo APZ están disponibles con capacidades de 1,5 kN y 2,5 kN y dos longitudes de carrera diferentes. Se han diseñado especialmente para la fabricación en serie o individual en puestos de trabajo manuales. La fuerza manual de 120 N que se puede aplicar es fácil de usar. Como muchas aplicaciones requieren menos fuerza, es posible trabajar sin fatiga incluso en la fabricación en serie.
