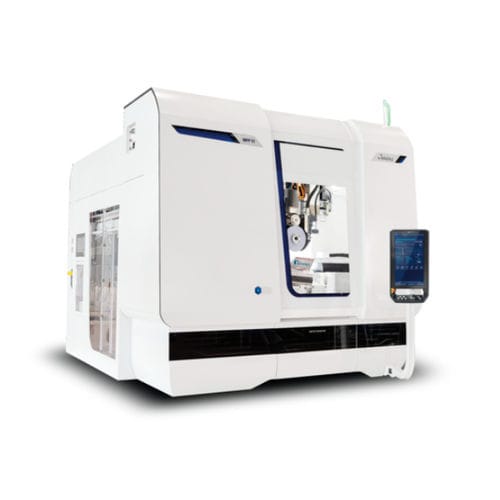

centro de rectificado CNC / 5 ejes / 6 ejes
MFP 51

Añadir a mis favoritos en MyDirectIndustry
Añadir al comparador Quitar del comparador
centro de rectificado CNC / 5 ejes / 6 ejes centro de rectificado CNC / 5 ejes / 6 ejes - MFP 51
{{requestButtons}}

Características

  • Tipo de control:

    CNC

  • Otras características:

    5 ejes, 6 ejes

  • Potencia:

    50 kW (68 hp)

  • Recorrido X:

    500 mm (20 in)

  • Recorrido Y:

    650 mm (26 in)

  • Velocidad del husillo:

    12.000 rpm (75.398 rad.min-1)

Descripción

Almacén de herramientas del portal

En su versión básica, este centro de rectificado robusto viene con un cambiador de herramientas integrado en un diseño de pórtico con 66 posiciones. El almacén se puede cargar de forma flexible con varias muelas abrasivas, rodillos de diamante, sondas de medición y herramientas para operaciones de taladrado y fresado. La gran capacidad del cambiador de herramientas permite un mecanizado eficiente de varias piezas diferentes sin alterar el mecanizado.

Identificación de la herramienta

Un sistema de identificación para muelas y herramientas está disponible opcionalmente. La herramienta se inserta en un soporte en la estación de carga. Los datos almacenados en un chip RFID se importan de forma segura antes del proceso de carga. El chip se escribe con los datos actuales cuando se descarga la muela abrasiva. La identificación de la herramienta elimina la probabilidad de errores al introducir los datos de la herramienta en la máquina, garantizando un funcionamiento seguro e ininterrumpido.

Cambiador simultáneo de herramientas y cilindros de desbaste

Los tiempos de proceso son muy cortos gracias al husillo de alta velocidad, que permite velocidades de hasta 12.000 rpm, y a la rectificadora integrada en el soporte de rectificado. Las muelas y los cilindros de diamante se intercambian simultánea o individualmente con una pinza doble para cada uno de los pasos de mecanizado. Los dispositivos compactos de sujeción de herramientas permiten un proceso de rectificado eficiente y la muela rectificada continuamente permite altas velocidades de eliminación con una gran precisión de perfil en cortes largos. Se consigue un ahorro adicional de tiempo con la rectificadora por encima de la cabeza, gracias a la eliminación del proceso de rectificado después del ciclo de rectificado y de los tiempos de movimiento hacia la rectificadora.
