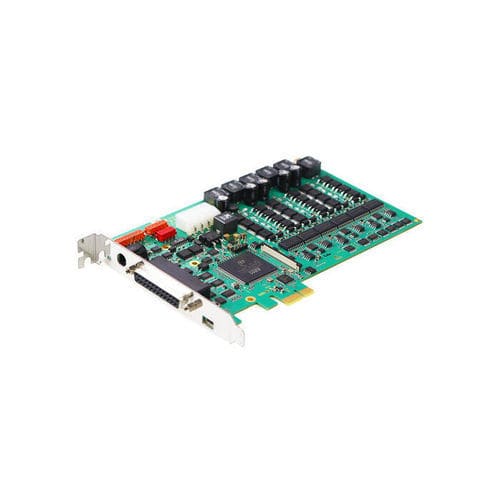

Tarjeta de comunicación PCI no especificado TANGO 3 PCI-E neo

de 3 ejes

Descripción general
El TANGO 3 PCI‑E neo es un controlador de motores paso a paso de alta resolución en formato tarjeta PCI‑E para PC industriales. Controla tres ejes (X, Y, Z) con una resolución de 819.200 micropasos por revolución y admite velocidades de motor de hasta 70 revoluciones por segundo. La comunicación se realiza a través del bus PCI‑E para integración en sistemas de control y automatización.

Características clave

• Control de 3 ejes para motores paso a paso (XYZ)
• Resolución: 819.200 micropasos por revolución
• Velocidad máxima: hasta 70 revoluciones/s
• Manejo manual: joystick digital o ERGODRIVE digital
• Módulo AUX I/O: E/S TTL (4× entradas digitales, 4× salidas digitales), 1× entrada analógica (0–5 V), 2× salidas analógicas (0–10 V)
• Función Trigger/Snapshot: disparo sincronizado con la posición y almacenamiento de posición
• Comunicación mediante bus PCI‑E para integración con PC

Especificaciones técnicas

• Tipo de producto: controlador de motor paso a paso en formato tarjeta PCI‑E
• Ejes: 3 (X, Y, Z)
• Resolución: 819.200 micropasos por revolución
• Velocidad máx.: hasta 70 revoluciones/segundo
• Control manual: joystick digital o ERGODRIVE digital
• AUX I/O: 4× entrada digital, 4× salida digital (TTL)
• E/S analógicas: 1× entrada (0–5 V), 2× salidas (0–10 V)
• Seguridad: Power Stage Enable (función de seguridad)
• Trigger: disparo sincronizado por posición, captura de posición
• Interfaz: bus PCI‑E
• Número de artículo: 00-6076-0300-1003
• Suministro: sin unidad de control y sin cables de motor

Hojas de datos

• XX-6076-XXXX-XXXX_TANGO_PCI-E_neo_DE.pdf
• XX-6076-XXXX-XXXX_TANGO_PCI-E_neo_EN.pdf
• TANGO_PCI-E_neo_Ausstattungsvarianten_DE.pdf
• TANGO_PCI-E_neo_Equipment_Options_EN.pdf
