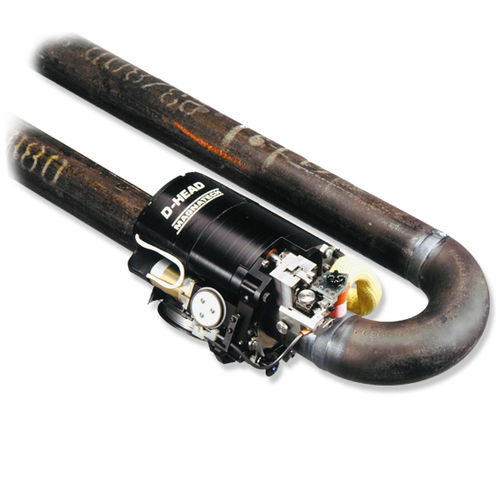

Cabezal de soldadura orbital D-Head series

GTAWrefrigerado por aguaautomático

Resumen
El cabezal de soldadura Magnatech D-Head 420 está diseñado para soldaduras orbitales GTAW multipaso entre tubo‑tubo y tubo‑accesorio. Reproduce los movimientos y la flexibilidad de la soldadura manual especializada, mejorando la repetibilidad y reduciendo retrabajos. Su envolvente permite trabajar en aplicaciones con limitaciones de holgura radial y axial; el espacio mínimo requerido es de 2" / 51 mm. Se monta en la tubería mediante anillos guía intercambiables (24 tamaños estándar) y kits de inserción para cubrir 0,84 – 14" / 21,34 – 355,60 mm OD.

Datos clave

• Rango: 0,84 - 14" / 21,34 - 355,60 mm OD
• Función principal: soldadura orbital GTAW multipaso, tubo‑tubo y tubo‑accesorio
• Materiales: aleaciones a base de carbono y aleaciones exóticas
• Compatibilidad de fuente: Pipemaster 515 y Pipemaster 516

Características principales

• Oscilación de la antorcha (tessitura): Anchura, velocidad y tiempo de retención programables de forma independiente; control electrónico de costura transversal desde el colgante; corriente pulsada sincronizada con la oscilación para un perfil de cordón controlado.
• Carrete de hilo de aporte: Acepta carretes estándar 1 kg / 2 lb o carretes de perfil bajo 0,5 kg / 1 lb para reducir el espacio radial en áreas restringidas.
• Alimentador de hilo montado en la cabeza: Alimentador compacto en el cabezal compatible con varios diámetros de hilo para mayor flexibilidad del proceso.
• Montaje y rotación del cabezal: Anillos guía metálicos articulados fijan el cabezal al tubo; accionamiento por piñón robusto proporciona rotación estable y avance de soldadura constante.
• Uso en tuberías precalentadas: Componentes resistentes al calor y carcasa refrigerada por agua adecuados para aplicaciones de alta temperatura y aleaciones que requieren precalentado.
• Control de brecha de arco (AGC): Control en tiempo real de la distancia electrodo‑pieza para mantener condiciones de arco constantes y calidad de soldadura.
• Boquilla de hilo ajustable en 3 ejes: Ajustes multi‑eje que permiten una entrada de hilo precisa en el baño de soldadura.

Incluido con cada D-Head 420

• Kit completo de tamaños de hilo (0,020" / 0,5 mm a 0,045" / 1,2 mm)
• Conductos de hilo duraderos
• Kit de carrete estándar (2 lb / 1 kg)
• Kit de carrete perfil bajo (1 lb / 0,5 kg)
• Accesorios necesarios para la operación del cabezal
• Juego de herramientas para ajustes mecánicos
• Paquete de tornillos varios
• Maletín resistente para almacenamiento

Accesorios necesarios — Anillos guía (resumen)

• 103854-1750 — Anillo guía, kit cadena/eslabones, tubo 1,75" / 44,45 mm
• 103854-1900 — Anillo guía, kit cadena/eslabones, tubo 1,9" / 48,26 mm
• 103854-2000 — Anillo guía, kit cadena/eslabones, tubo 2,00" / 50,80 mm
• 103854-2125 — Anillo guía, kit cadena/eslabones, tubo 2,125" / 53,975 mm
• 103854-2250 — Anillo guía, kit cadena/eslabones, tubo 2,250" / 57,15 mm
• 103854-2375 — Anillo guía, kit cadena/eslabones, tubo 2,375" / 60,33 mm
• 103854-2500 — Anillo guía, kit cadena/eslabones, tubo 2,500" / 63,50 mm
• 103854-2875 — Anillo guía, kit cadena/eslabones, tubo 2,875" / 73,025 mm
• 103854-3000 — Anillo guía, kit cadena/eslabones, tubo 3,000" / 76,20 mm
• 103854-3250 — Anillo guía, kit cadena/eslabones, tubo 3,250" / 82,55 mm
• 103854-3500 — Anillo guía, kit cadena/eslabones, tubo 3,500" / 88,90 mm
• 103854-4000 — Anillo guía, kit cadena/eslabones, tubo 4,000" / 101,60 mm
• 103854-4500 — Anillo guía, kit cadena/eslabones, tubo 4,500" / 114,30 mm
• 103854-5000 — Anillo guía, kit cadena/eslabones, tubo 5,000" / 127,00 mm
• 103854-5563 — Anillo guía, kit cadena/eslabones, tubo 5,563" / 141,30 mm
• 103854-6000 — Anillo guía, kit cadena/eslabones, tubo 6,000" / 152,40 mm
• 103854-6625 — Anillo guía, kit cadena/eslabones, tubo 6,625" / 168,275 mm
• 103853-7250 — Anillo guía, kit cadena/eslabones, tubo 7,250" / 184,15 mm
• 103853-7750 — Anillo guía, kit cadena/eslabones, tubo 7,750" / 196,85 mm
• 103853-8000 — Anillo guía, kit cadena/eslabones, tubo 8,000" / 203,20 mm
• 103853-8625 — Anillo guía, kit cadena/eslabones, tubo 8,625" / 219,075 mm
• 103853-10750 — Anillo guía, kit cadena/eslabones, tubo 10,750" / 273,05 mm
• 103853-12750 — Anillo guía, kit cadena/eslabones, tubo 12,750" / 323,85 mm
• 103853-14000 — Anillo guía, kit cadena/eslabones, tubo 14,000" / 355,60 mm

Notas
Los anillos guía constan de dos segmentos articulados que se cierran alrededor del tubo y se fijan mediante cierre. Los kits de inserción permiten usar anillos en diámetros menores que su tamaño nominal. Para OD inferiores a 1,75" / 44,45 mm, el requisito de holgura radial aumenta a medida que disminuye el diámetro.

Especificaciones técnicas

• Rango de tamaños de tubería (OD): 0,84 – 14" / 21,34 – 355,60 mm
• Longitud de cable: 25' / 7,6 m (estándar)
• Módulo de hilo de aporte — Tamaños: 0,020", 0,030", 0,035", 0,040", 0,045" (0,5; 0,8; 0,9; 1,0; 1,2 mm)
• Velocidad máx. módulo de hilo: 2540 mm/min (100 IPM)
• Tamaños de carrete: 2 lb / 1 kg estándar; 1 lb / 0,5 kg perfil bajo
• Módulo de oscilación — Amplitud máx.: 0,625" / 16 mm
• Módulo de oscilación — Velocidad máx.: 1520 mm/min (60 IPM)
• Tiempo de retención de oscilación: 0 – 1 segundo
• Ajuste de costura transversal: 0,5" / 12,7 mm
• Módulo AGC — Carrera: 0,5" / 12,7 mm; ajuste mecánico adicional hasta 1,0" / 25,4 mm para paredes mayores
• Módulo de propulsión de antorcha — Vel. rotación máx.: 25,4 cm/min (10 IPM)
• Antorcha refrigerada por agua: 200 A continua
• Ajuste avance/retardo antorcha: ±15° (manual)
• Ajuste inclinación antorcha: ±10° (manual)
• Peso: 8 lb / 3,6 kg (sin incluir cable de antorcha)
• Holgura axial: línea central antorcha → extremo trasero: 8,51" / 216,2 mm
• Holgura radial: línea central antorcha → extremo delantero: 0,41" / 10,4 mm
• Requisito típico de espacio: 2,5" / 63,5 mm con carrete estándar (aumenta para OD < 1,75" / 44,45 mm)
