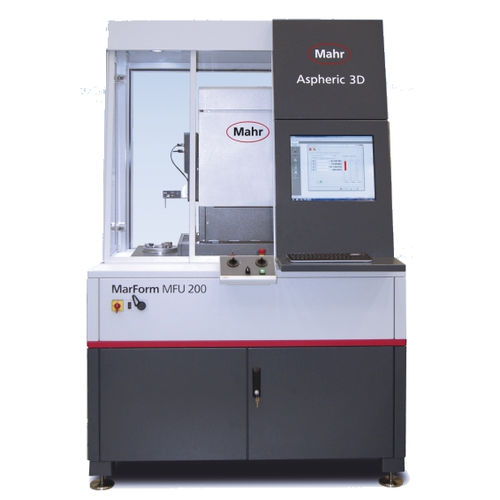

Máquina de medición de forma MFU 200 Aspheric 3D

de circunferenciaóptica3D

La MarForm MFU 200 Aspheric 3D permite comprobar los componentes ópticos de forma rápida y en el entorno cercano al área de producción, tanto en 2D como en 3D. Las máquinas de medición MarForm son famosas desde hace años por su precisión y su estabilidad. La MarForm MFU 200 Aspheric 3D constituye un instrumento de medición altamente preciso que, gracias a su reducida incertidumbre de medición, resulta ideal para cumplir los requisitos de optimización de sus procesos. Al utilizar la estación de medición en una cabina amortiguada frente a oscilaciones, las influencias externas, como las vibraciones o la suciedad, se mantienen alejadas de los objetos a medir. Los sensores ópticos y táctiles pueden colocarse en cualquier posición angular (de 0° a 360°) a través de una articulación giratoria motorizada y, de este modo, ofrecen un alto nivel de flexibilidad. Como parámetros se muestran el valor RMS, el valor PV y el error de pendiente. Al utilizar el software, los diferentes parámetros relativos a los componentes asféricos, como el radio de curvatura R0, la constante cónica k y el coeficiente esférico Ai, pueden adaptarse a los resultados de medición durante la adaptación del componente asférico nominal al componente asférico de ajuste. Son aplicaciones prácticas la medición óptica de la desviación de la forma de las ópticas, la medición táctil del cilindro circunferencial en las ópticas, el cálculo del desplazamiento axial al cenit de la lente (desplazamiento del eje mecánico y del eje óptico), así como la medición táctil de la inclinación en la parte inferior de la óptica.
