ventilador axial / de extracción / AC / para conducto circular
EZR, DZR series

Añadir a mis favoritos en MyDirectIndustry
Añadir al comparador Quitar del comparador
ventilador axial / de extracción / AC / para conducto circular ventilador axial / de extracción / AC / para conducto circular - EZR, DZR series
{{requestButtons}}

Características

  • Tipo:

    axial

  • Función:

    de extracción

  • Otras características:

    canalizable, para conducto circular, de brida, de chapa de acero, AC

  • Caudal de aire:

    Mín.: 300 m³/h (10.594,4 ft³/h)

    Máx.: 15.000 m³/h (529.720 ft³/h)

Descripción

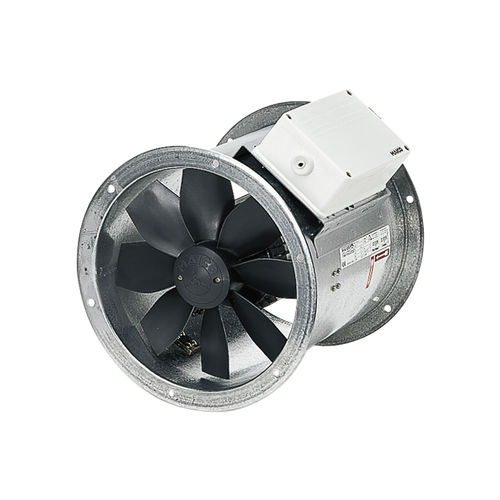

EZR 20/2 B - descripción breve
Ventilador axial para conductos, DN 200, corriente alterna

EZR 20/2 B - Descripción del producto

Características
Manguito para conductos de chapa de acero galvanizado, con bridas en ambos lados.
Rodetes de 8 aspas de poliamida rellena de fibra de vidrio. Equilibrado dinámicamente en dos niveles, de acuerdo con el nivel de rendimiento 6.3, DIN ISO 1940, Parte 1.
Agujeros en la brida según la norma DIN EN 12220:1998.
DZR 56/6 B y DZR 56/4 B: Agujeros para bridas según DIN EN 12220:1998.
Para evitar la transmisión de vibraciones al sistema de conductos: Utilice acoplamientos flexibles, patas y amortiguadores de vibración.
Alto grado de protección IP 55. Excepción EZR/DZR... D IP 54.
Se puede colocar en cualquier posición.

Motor
Motor asíncrono, velocidad controlable. Excepción: Tipo DZR 40/2 B.
No es adecuado para la ventilación de aire saturado de vapor.
La dirección del flujo de aire se indica en la unidad con las flechas de dirección de rotación y dirección del flujo de aire.
Modo de inversión: El flujo volumétrico se reduce en aproximadamente un 35 % en caso de que la dirección del flujo de aire sea anormal.

Motor de CA
Serie de modelos EZR.
Tensión nominal 230 V, 50 Hz.
Motores de condensador con condensador de funcionamiento listo para su uso en la caja de bornes.
Protección de sobrecarga térmica como característica estándar. Conexiones de bornes libres de potencial, que deben conectarse, por ejemplo, a un interruptor de protección del motor MVE 10 full on (no adecuado para EZR 25/4 D, EZR 30/6 B y EZR 35/6 B) o al circuito de control de un contactor.

Conexión eléctrica
Caja de bornes con casquillos de cable colocados en el exterior.

Instrucciones de seguridad
El ventilador sólo se puede poner en funcionamiento si se garantiza que la protección contra el contacto accidental con el rodete es conforme a la norma DIN EN 13857.
