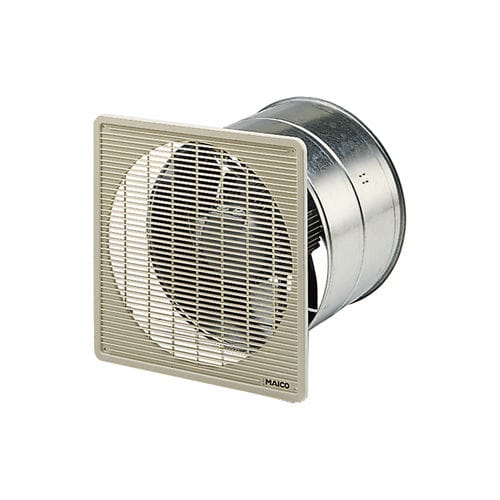

Ventilador de pared EZF 20/4 E

axialde circulación de aire230 V CA

EZF 20/4 E - descripción breve Ventilador axial de pared para montaje empotrado, DN 200, monofásico CA -Para montaje empotrado. -Posibilidad de montaje en cualquier posición. -Camisa de pared de chapa de acero galvanizado. -Rodetes de 8 palas de poliamida rellena de fibra de vidrio. Equilibrados dinámicamente en dos niveles, de acuerdo con el nivel de rendimiento 6.3, DIN ISO 1940, Parte 1. -Rejilla protectora de plástico en el lado de aspiración, blanco perla, protección contra el contacto accidental según DIN EN 13857. Dirección del flujo de aire La siguiente ilustración muestra la dirección del flujo de aire. Dirección del flujo de aire A: Con aire aspirado a través del motor, estándar Dirección del flujo de aire B: con aire soplado a través del motor, disponible bajo pedido Sentido de giro Modo de inversión: El caudal volumétrico se reduce aprox. un 35 % con sentido de circulación del aire anómalo. Motor Motor asíncrono. Reversible. Excepción: Ventiladores con motor de polos sombreados (...-E). No adecuados para ventilar aire saturado de vapor. Motor CA Serie de modelos EZF. Tensión nominal 230 V, 50 Hz. Protección térmica contra sobrecargas de serie. ventiladores "./B": Motores de condensador con condensador de funcionamiento instalado en la rejilla de protección o en el manguito de pared. Grado de protección IP 55. ventiladores "../D": Motores de condensador con condensador de funcionamiento en la caja de bornes. Grado de protección IP 54. ventiladores "../E": Motores de polos sombreados, no reversibles. Grado de protección IP 54. Conexión eléctrica Al bloque de terminales situado bajo la cubierta del motor. Instrucciones de seguridad El ventilador sólo puede ponerse en funcionamiento si se garantiza que la protección contra el contacto accidental con el rodete es conforme a la norma DIN EN ISO 13857 para ventiladores con aspiración libre.
