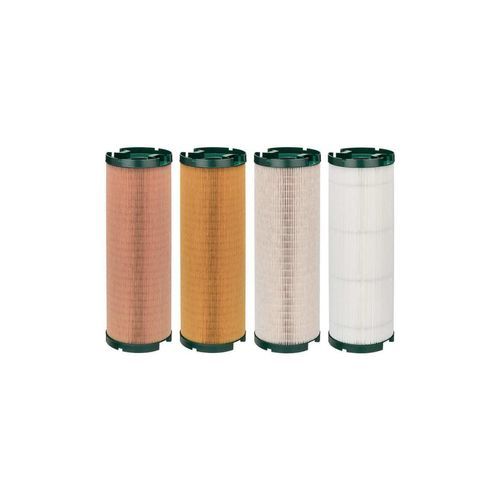

Cartucho filtrante de aceite ProFluid+ PF

para líquidopara filtración finade profundidad

Descripción general
Los filtros para máquinas de utillaje MANN+HUMMEL están diseñados para la fabricación de herramientas y moldes, eliminando eficazmente partículas en procesos de rectificado, bruñido, alisado, ECM y EDT/EDM. Disponibles como elementos PF 15 y PF 34, con carcasas de acero inoxidable opcionales para entornos exigentes.

Rendimiento y durabilidad
La alta capacidad de retención de suciedad y la separación eficiente de partículas reducen el desgaste y la retrabajo por contaminación. Estos filtros protegen los circuitos hidráulicos y de proceso, mantienen la calidad superficial de las piezas y contribuyen a reducir el coste total de propiedad mediante intervalos de servicio más largos y menos paradas no programadas.

Materiales y opciones
Están disponibles medios ProFluid+ y otros medios resistentes a la corrosión según el fluido y la presión. Una gran superficie efectiva de filtración ofrece alto rendimiento en un espacio compacto. Para aplicaciones corrosivas, los elementos PF pueden montarse en carcasas de acero inoxidable (1.4301 / 1.4404).

Ventajas del producto

• Medios impregandos para alta presión y compatibilidad con fluidos
• Elección de medios filtrantes (fibra mixta, sintético, celulosa) según el fluido y la aplicación
• Elementos y carcasas resistentes a la corrosión
• Intervalos de servicio prolongados gracias a la gran superficie filtrante
• Fabricación conforme a RoHS y REACH

Características técnicas - PF 15 / PF 34

• Caudal máximo: PF 15 — 100 l/min por elemento; PF 34 — 150 l/min por elemento
• Caudal óptimo: PF 15 — 25 l/min por elemento; PF 34 — 35 l/min por elemento
• Presión diferencial máxima: 3 bar (ambos modelos)
• Rango de temperatura de funcionamiento: 20 a 40 °C
• Aplicaciones típicas: rectificado, bruñido, alisado, máquinas ECM y EDT/EDM

Carcasa de acero inoxidable - Características técnicas

• Material: acero inoxidable 1.4301 / 1.4404
• Presión de servicio: 7 bar (a 80 °C)
• Brida estándar: DN50 (DIN 2633)

Especificaciones técnicas

• Medios filtrantes disponibles: fibra mixta, sintético, celulosa (selección según fluido y aplicación)
• Caudal máximo PF 15: 100 l/min por elemento
• Caudal máximo PF 34: 150 l/min por elemento
• Caudales óptimos: PF 15 = 25 l/min; PF 34 = 35 l/min
• Presión diferencial máxima: 3 bar
• Rango de temperatura de funcionamiento: 20 a 40 °C
• Material carcasa inox: 1.4301 / 1.4404
• Presión de servicio de la carcasa: 7 bar (a 80 °C)
• Brida estándar: DN50 (DIN 2633)
