Unidad de filtrado de partículas

de presiónde vacíode membrana

Descripción del producto

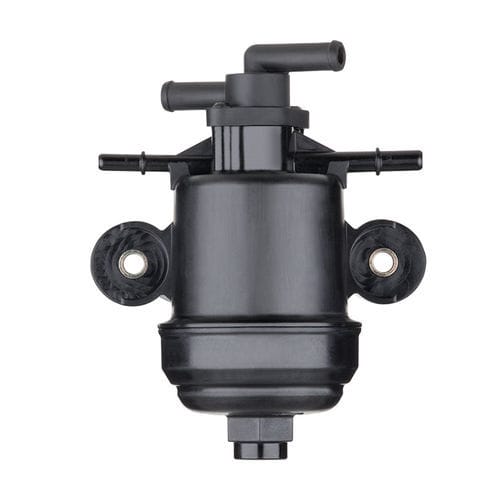

El módulo filtro de urea de MANN+HUMMEL protege los sistemas SCR eliminando las partículas de suciedad de la solución de urea AdBlue. Está diseñado para integrarse tanto en el lado de aspiración como en el de presión del sistema SCR y permite incorporar funciones adicionales en un módulo compacto. El diseño está orientado a aplicaciones de trabajo intensivo, como maquinaria de construcción y agrícola.

Ventajas del producto

• Protege los componentes SCR del desgaste por partículas
• Reduce los tiempos de inactividad y aumenta la disponibilidad operativa
• Prolonga los intervalos de mantenimiento
• Mantenimiento rápido, sencillo y limpio
• Permite la aplicación en el lado de succión gracias a una membrana de desgasificación patentada
• Estabilidad frente a heladas mediante elementos de compensación patentados y calentamiento opcional (eléctrico o hidráulico)
• Integración flexible en los sistemas SCR existentes

Características técnicas
Rango de caudal volumétrico: Hasta 120 l/h
Temperatura de funcionamiento: -5 °C a +85 °C
Instalación: Integración en lado de succión o presión en el sistema SCR
Medios filtrantes: Celulosa o medios sintéticos
Aplicaciones: Vehículos de construcción y agrícolas, vehículos pesados, turismos y motores industriales

Detalles de alto rendimiento

• Módulo compacto diseñado para altas cargas de trabajo en máquinas de construcción y agrícolas
• Membrana de desgasificación patentada que permite la operación en el lado de succión
• Elementos de compensación patentados que aseguran la estabilidad frente a heladas
• Funciones de calentamiento opcionales (eléctrico / hidráulico) para la gestión térmica

Estructura del módulo filtro de urea (componentes clave)

• 1 — Entrada de refrigerante
• 2 — Salida de urea
• 3 — Membrana de ventilación
• 4 — Calentador hidráulico
• 5 — Elemento de compensación
• 6 — Entrada de refrigerante (segunda)
• 7 — Entrada de urea
• 8 — Elemento de compensación (segundo)
• 9 — Elemento filtrante

Más información
Protección integral del sistema de urea: en máquinas de construcción y agrícolas, los filtros de urea deben soportar altas cargas de trabajo y proporcionar un funcionamiento fiable. MANN+HUMMEL desarrolló este módulo compacto para cumplir dichos requisitos, facilitando la integración y el mantenimiento.

Especificaciones / datos técnicos

• Rango de caudal volumétrico: Hasta 120 l/h
• Temperatura de funcionamiento: -5 °C a +85 °C
• Instalación: Integración en lado de succión o presión en el sistema SCR
• Medios filtrantes: Celulosa o medios sintéticos
• Aplicaciones: Vehículos de construcción y agrícolas, vehículos pesados, turismos y motores industriales
• Calentamiento opcional: Eléctrico o hidráulico
• Operación en lado de succión posible gracias a membrana de desgasificación
• Estabilidad frente a heladas mediante elementos de compensación
