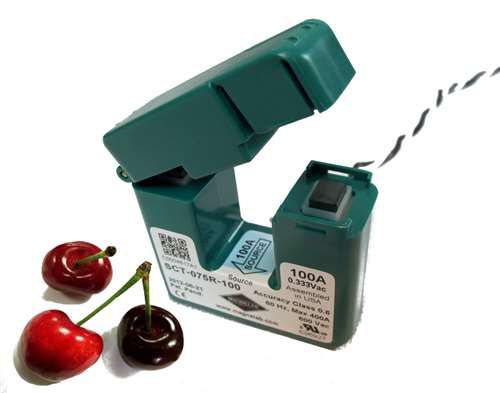

Sensor de corriente con transformador SCT-075R

ACcon apertura

SCT-075R Sensor de corriente de núcleo partido La serie de sensores de corriente de núcleo dividido SCT-075R se clasifica como de clase de precisión 0.6 C57.13 de acuerdo con el grado de ingresos ANSI. Ofrecen un ángulo de fase superior de 0,25 grados y una linealidad inigualable que es poco frecuente en otros tipos de sensores de corriente alterna. Tiene una capacidad máxima de 250 amperios pasando por el conductor central. La entrada de hasta 250 amperios es transformada por este TC de núcleo partido en una salida de 0,333 voltios. SCT-075R | Características -Exactitud de la linealidad ± 0,5% -Ángulo de fase ± 0,25% -Entrada nominal hasta 250 Amperios -Exactitud del 10% al 120% de la corriente nominal -Opera de 30 Hz a 1.000 Hz -8 pies de cable de par trenzado -UL Listed, CE, y conforme a RoHS -Tensión máxima: 600V (en conductor desnudo) -Salida 0.333 Volt AC a la corriente nominal SCT-075R |Descripción Este tipo de transformadores son especialmente adecuados para su instalación en cables eléctricos que ya han sido instalados. Esto se debe a que simplemente puede encajar alrededor de dicho conductor y tiene un mecanismo de auto-bloqueo. El voltaje máximo para el conductor desnudo es de 600 voltios. El SCT-075R está disponible en rangos de 50, 100, 200 y 250 amperios y tiene una apertura de 0.79 pulgadas de ancho. Mientras, un producto similar que también tiene un índice de salida de 0.333 voltios es el transformador de corriente de núcleo dividido SCT-3000 pero puede acomodar hasta 3000 amperios. El diseño del transformador de corriente para el SCT-075R le da una precisión de linealidad de 0.5 por ciento en cualquier dirección. Esto permite que los cálculos estimados sean muy cercanos a los resultados reales. Esta precisión se mantiene entre el 10 y el 120 por ciento de la corriente nominal. Su ángulo de fase es de 0.25 grados y tiene una entrada nominal de hasta 250 amperios.
